来高科技3D扫描|轨道路径规划方案 分享到:





案例信息




产品诉求:轨道长30m,表面反光,需要分析轨道的走势轨迹,精度误差0.5mm,实现轨迹分析与轨道热处理同步进行,热处理包括轨道的顶部和内侧面



三维扫描仪公司:来高科技(天津)有限公司



三维扫描仪设备型号:3D智能相机-T1Q



三维扫描软件系统:TECHLEGO








来高科技三维扫描解决方案





01

具体流程

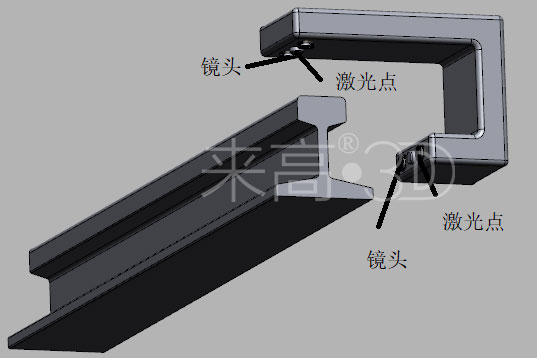

轨道路径规划系统由两套激光点发射器和镜头组成,分别向轨道的顶部和内侧面投出激光点,然后由两个镜头接收激光点的反射。镜头接到激光点后,通过软件判断激光点到设备固定位置的距离d。为了更好判断激光点的距离,激光点投到轨道上的具体位置分别为轨道顶部和内侧面的中部。






来高®·3D










1

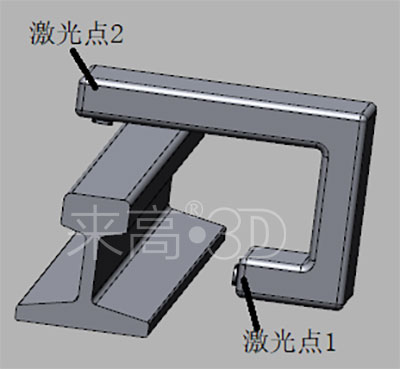

通过实时判断侧面激光点1到轨道的距离,可以判断在水平方向轨道走势的变化。

2

通过实时判断顶部激光点2到轨道的距离,可以判断在高度方向轨道走势的变化。

安装时,轨道路径规划系统与机器人连接,通过轨道高度和水平方向轨道走势的变化,可以实时反馈给机器人,引导机器人运动。


02

主要硬件系统





01

面阵相机

02

工业镜头

03

激光点源

04

工控计算机

05

支撑结构

06

校准靶标

07

设备控制箱

08

信号传输数据线



03

主要软件部分







01

距离分析判断系统

02

机器人接口系统

03

信号传输系统

TECHLEGO
