3D扫描仪在扫描精细零件时，需要选择高像素的蓝光3D扫描仪。因其具有高精度、高细节、高分辨率、点云密度高等特点，所以才能确保获得高质量、高细节、高精度的3D模型，有效保证其检测精度。

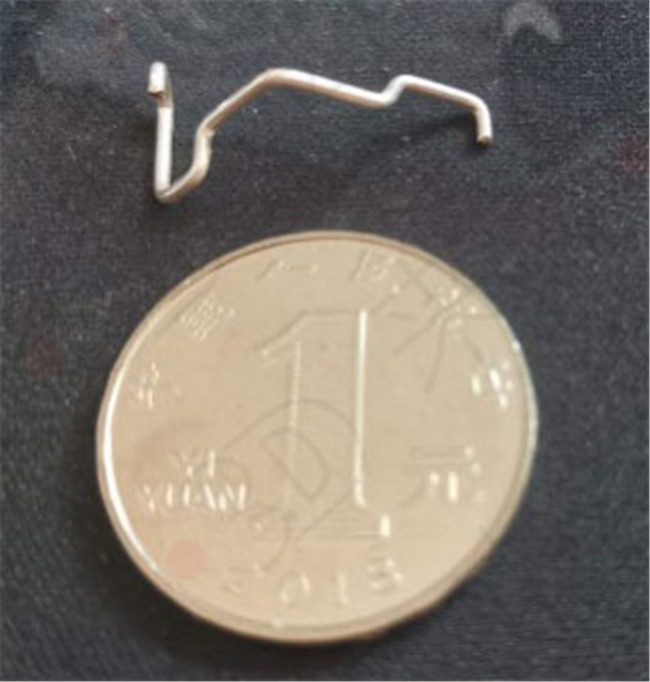

（精细弯管与硬币尺寸对比）

▌遇到问题

一家弯管生产公司生产的细小弯管，希望通过3D扫描仪判断其弯管在成型后，弯管整体是否有形变，以及在折弯处的变化情况。但是弯管直径小，仅有1mm，且弯管形状复杂，不易贴点和扫描。

▌解决方案


（3D扫描仪）


首先，选择具有高像素的蓝光3D扫描仪。

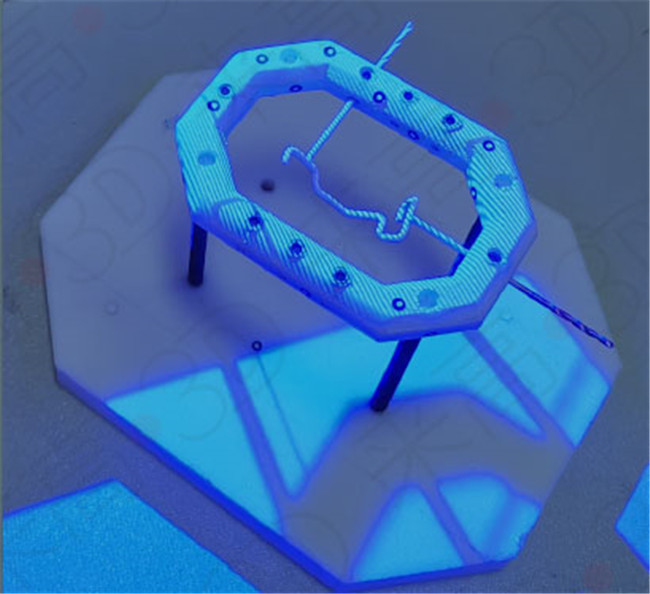

（精细弯管工装）


其次，为了解决弯管扫描难题，技术人员根据弯管结构的特点，设计出一套针对弯管扫描的工装夹具（如上图所示），让扫描更加方便和快捷。

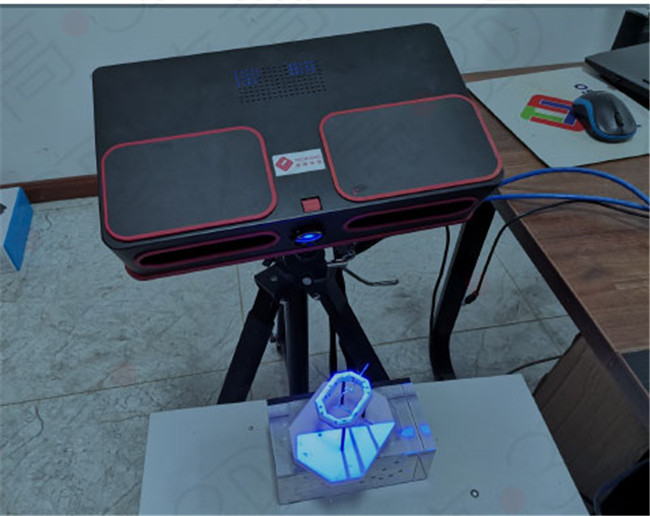

（精细弯管扫描现场）


▌扫描数据展示


（弯管扫描数据）

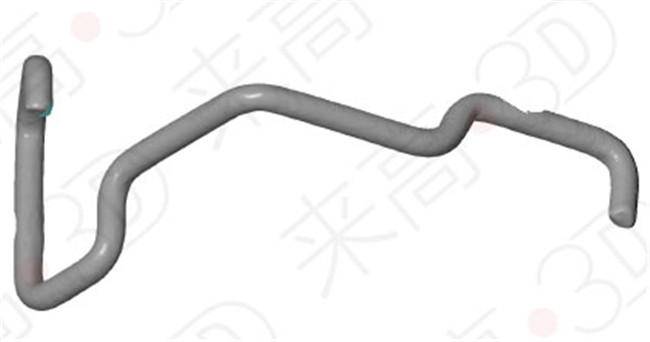

（弯管CAD模型）

最后，通过3D扫描仪获得弯管的高质量、高细节、高精度的3D模型。开始对弯管进行全尺寸检测，进而判断弯管生产的质量。将扫描得到的3D模型在检测软件中，与CAD弯管模型对齐、比较。如下图所示：



（数据对齐）

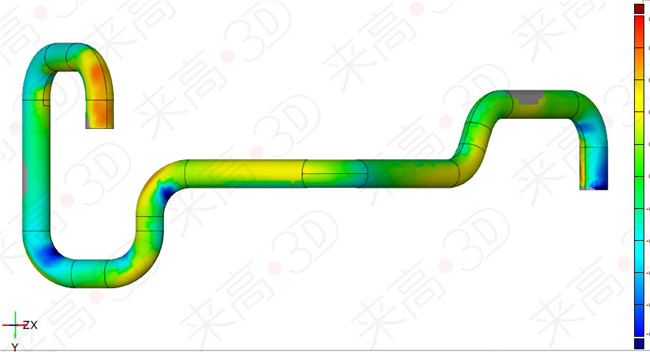

（偏差云图）

检测软件中，在偏差云图中任意位置注释，可以非常准确的测量每个位置的偏差情况，直观反映出弯管的加工误差。

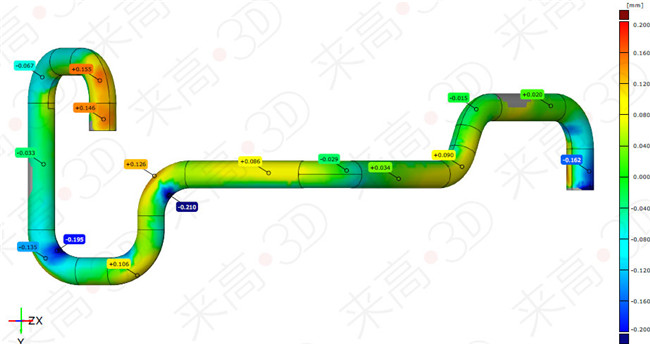

（偏差标注1）

（偏差标注2）

通过颜色偏差，可以定性和定量的判断弯管的整体尺寸偏差情况。除此之外，针对关键位置，还可以测量2D尺寸，比如长度、宽度、角度、直径等；还可以测量形位公差，比如平面度、圆柱度、同轴度、面轮廓度等。如下图所示：

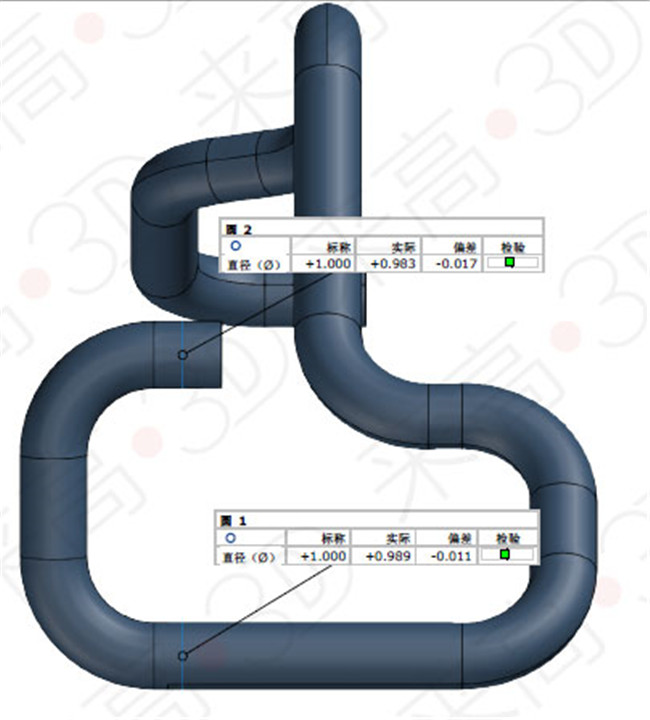

（直径测量）

（面轮廓度）
