逆向工程并不是简单的扫描以及复制的过程,其目的是利用实物获取点云,并基于点云进行优化设计以及创新设计。逆向工程已经成为航空、航天、汽车、交通和模具等工业领域重要的产品设计方法之一。同样也是工程技术人员通过实物样件、图样等快速获取工程设计概念及设计模型,实现快速生产创新设计的重要途径。
(电动车车架实物图)
扫描样件:电动车车架
样件特点:电动车车架大约长1.5m×宽80cm,属于扫描大件
扫描难点:由于扫描件比较大,不好挪动,且电动车车架细节多,扫描有遮挡,扫描起来比较困难
扫描设备:非接触式结构光混合式手持三维扫描仪Q7
电动车成为现代大多数人选择代步的工具,其市场竞争亦日趋激烈,某生产商希望对生产的电动车车架进行逆向设计,缩短生产周期,减少开发技术难度,降低生产成本,加速新产品的开发,满足市场需求。
如果采用传统的测量方式比较困难,无法快速,准确的获取电动车车架的三维模型数据。来高科技通过采用非接触式结构光混合式手持三维扫描仪Q7对电动车车架进行三维扫描,可以快速获得三维点云数据,再通过三维点云数据的处理、重构数字化CAD模型。
TECHLEGO SOLUTION
来高科技解决方案
01
喷涂显像剂
电动车车架喷涂显像剂,这样可以提高样件表面底色的对比度,获取更好的三维扫描数据。
02
粘贴标记点
通过在电动车车架上粘贴标记点,获取的数据在扫描软件中进行定位拼接。
03

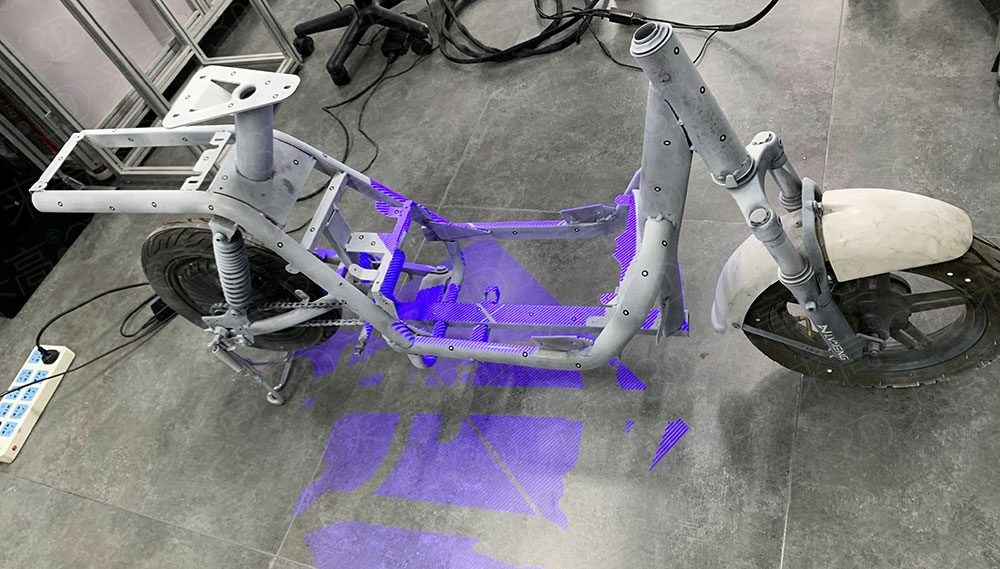

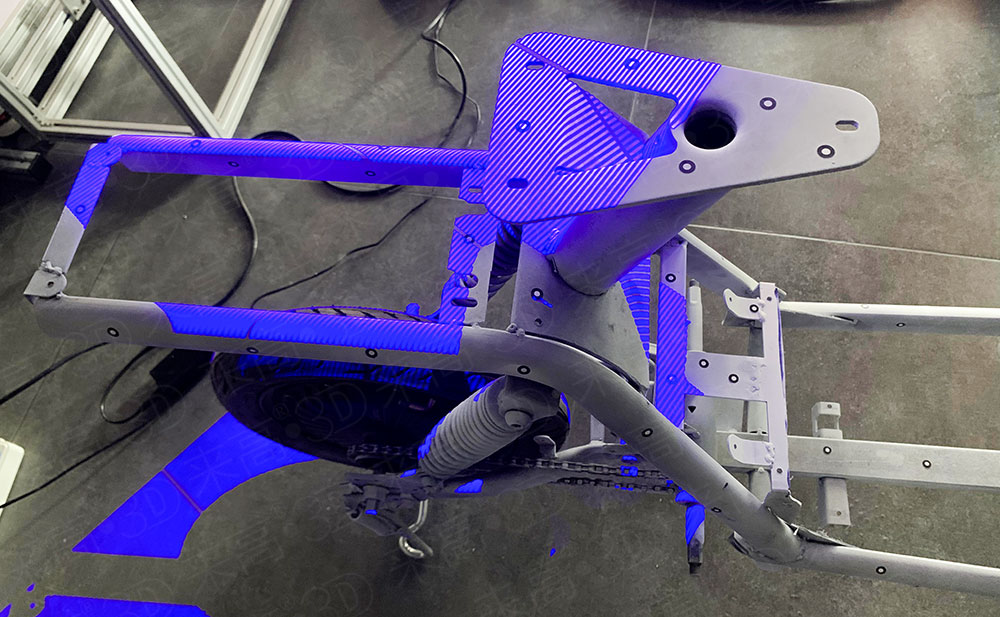

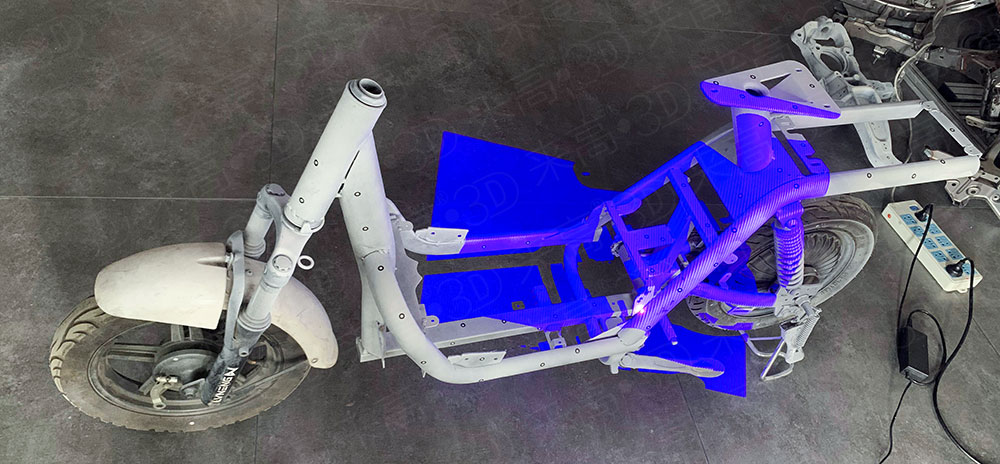

进行手持式三维扫描
使用来高科技碳纤维混合式手持三维扫描仪Q7对电动车车架进行三维扫描,然后将获取的数据导入三维逆向软件中进行处理,处理后的数据导入设计软件中,如(Pro、UG等),进行电动车车架逆向设计。

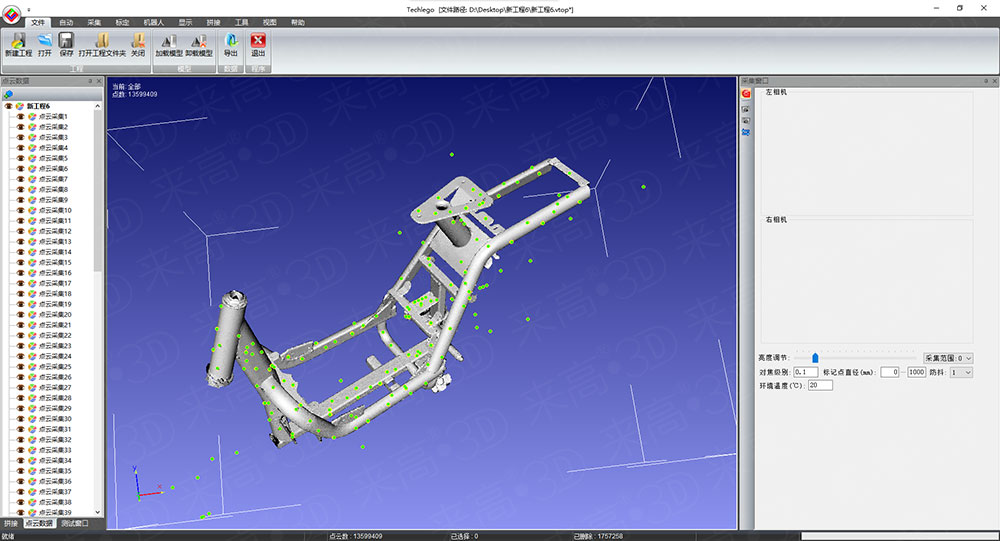

三维数据
(三维扫描数据)
Q7产品特点

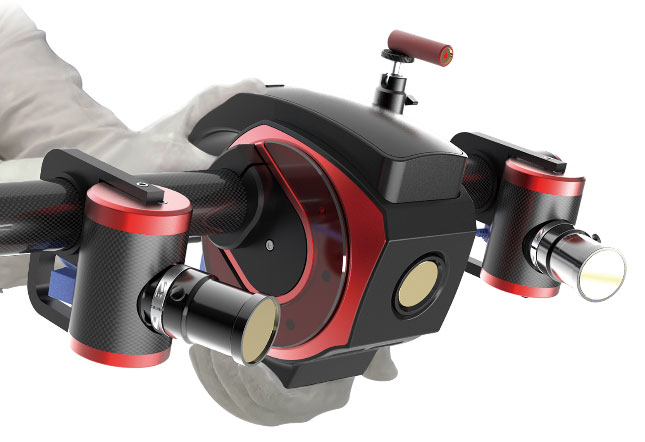

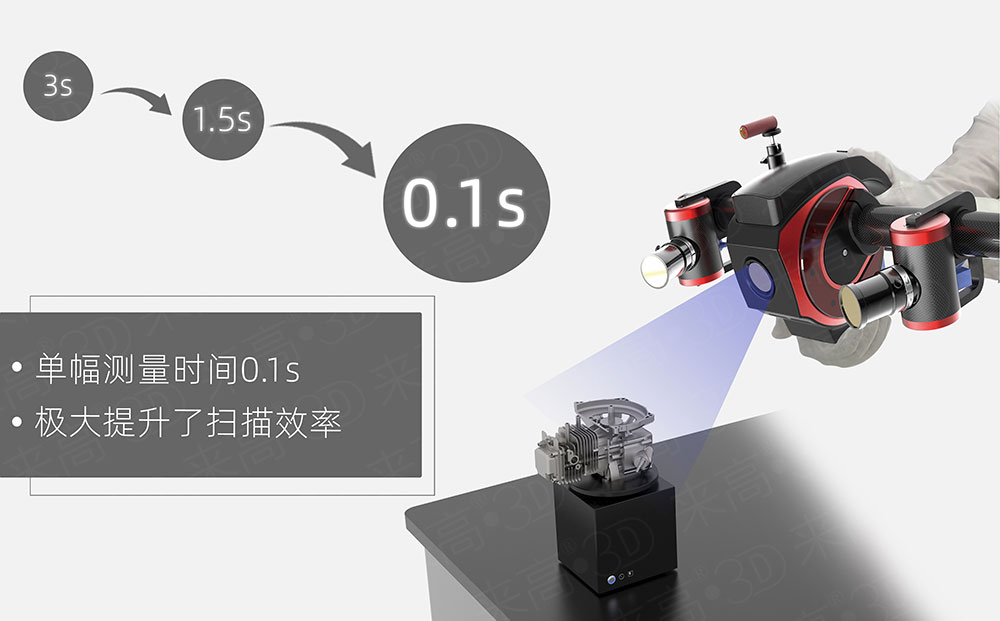

来高科技的Q7三维扫描仪是一款非接触式结构光混合式手持三维扫描仪,手持立式二合一。由于Q7具有操作方便灵活,采用碳纤维材质,可以轻松手持,在保持传统固定式扫描仪的高精度、高质量、高稳定性的基础上,Q7还提升了30倍的扫描速度,单幅0.1s的超快投光扫描,有效地提升了扫描速率。所以,选择Q7三维扫描仪扫描电动车车架,不仅扫描方式灵活,且扫描精度高。
TECHLEGO
来高科技简介
来高科技、15年磨一剑,匠心打造、铸就精品
来高科技一直致力于“三维扫描系统”和“智能三维机器视觉系统”的研发、生产、销售以及服务。3D扫描仪以“高精度、高效率、高分辨率”为主要特点。其主要核心技术包括:蓝光三维扫描仪、摄影测量系统、自动转台、机器人(工业机器人/协作机器人)、3D相机等。主要服务领域有工业制造、教育科研、医疗、文化等。现已为上百所院校和上千家知名企业提供相关的设备和技术服务。目前来高科技三维扫描仪已销往国内外,其中包括工业检测、航空航天、科研教育、精密模具、虚拟现实、文物保护等行业中。
