(汽车钣金件逆向设计)
钣金件,因其具有重量轻、强度高、成本低、可大规模量产等特点,被广泛应用于机械加工、汽车制造、医疗器械等行业。由于钣金件的使用场景多,钣金件的曲面造型要求高,准确且高效率的自由型面钣金件设计成了产品开发过程中重要一环。在钣金件初始开发阶段,使用高精度工业级三维扫描仪,采用正逆向混合设计三维数字化技术,可以快速准确还原样品实物的三维模型。基于三维数字化模型,根据确切的设计要求,设计师能够得心应手的画出符合设计目标的结构图纸。
下面案例样品是某客户送来的汽车钣金件,希望对钣金件进行逆向设计,以满足功能需求。
案例信息

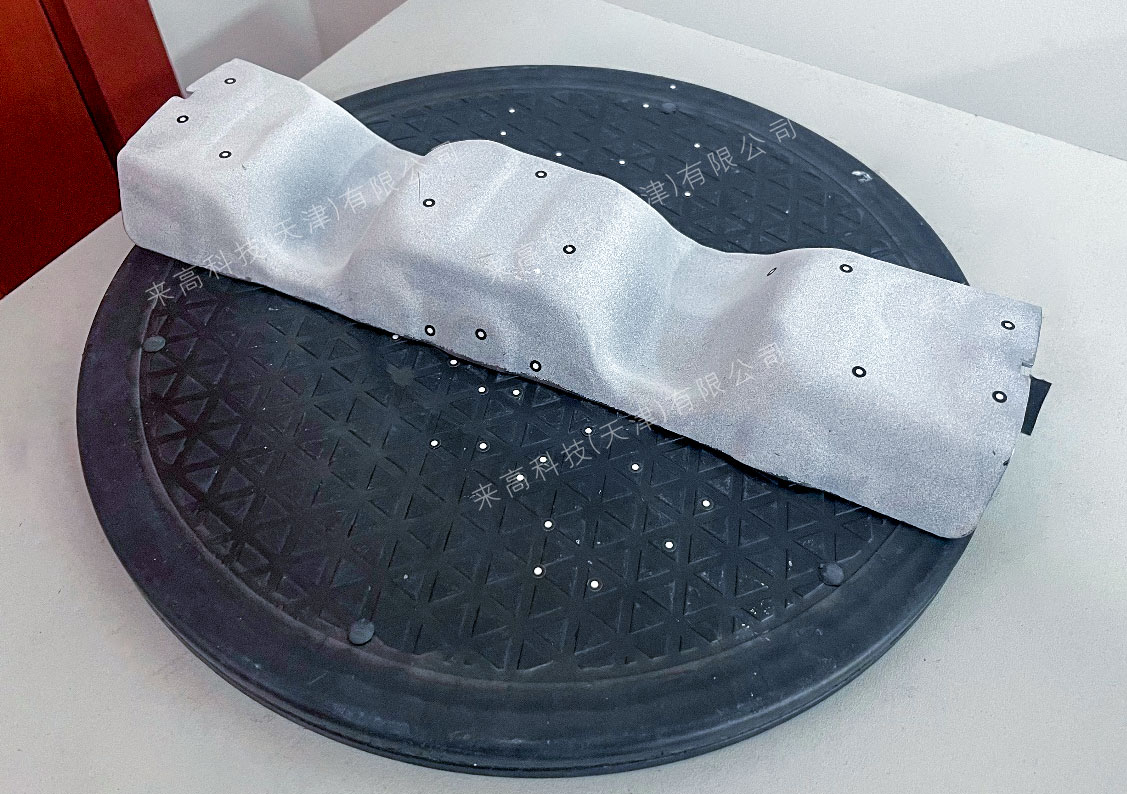

扫描样件:汽车钣金件
样件特点:钣金件是金属材质、壁厚较薄,曲面与曲面连接部分造型复杂且精度要求严格。
扫描难点:壁厚薄,厚度不均匀,为了准确还原工件本身的三维信息,三维扫描仪的拼接精度很关键。

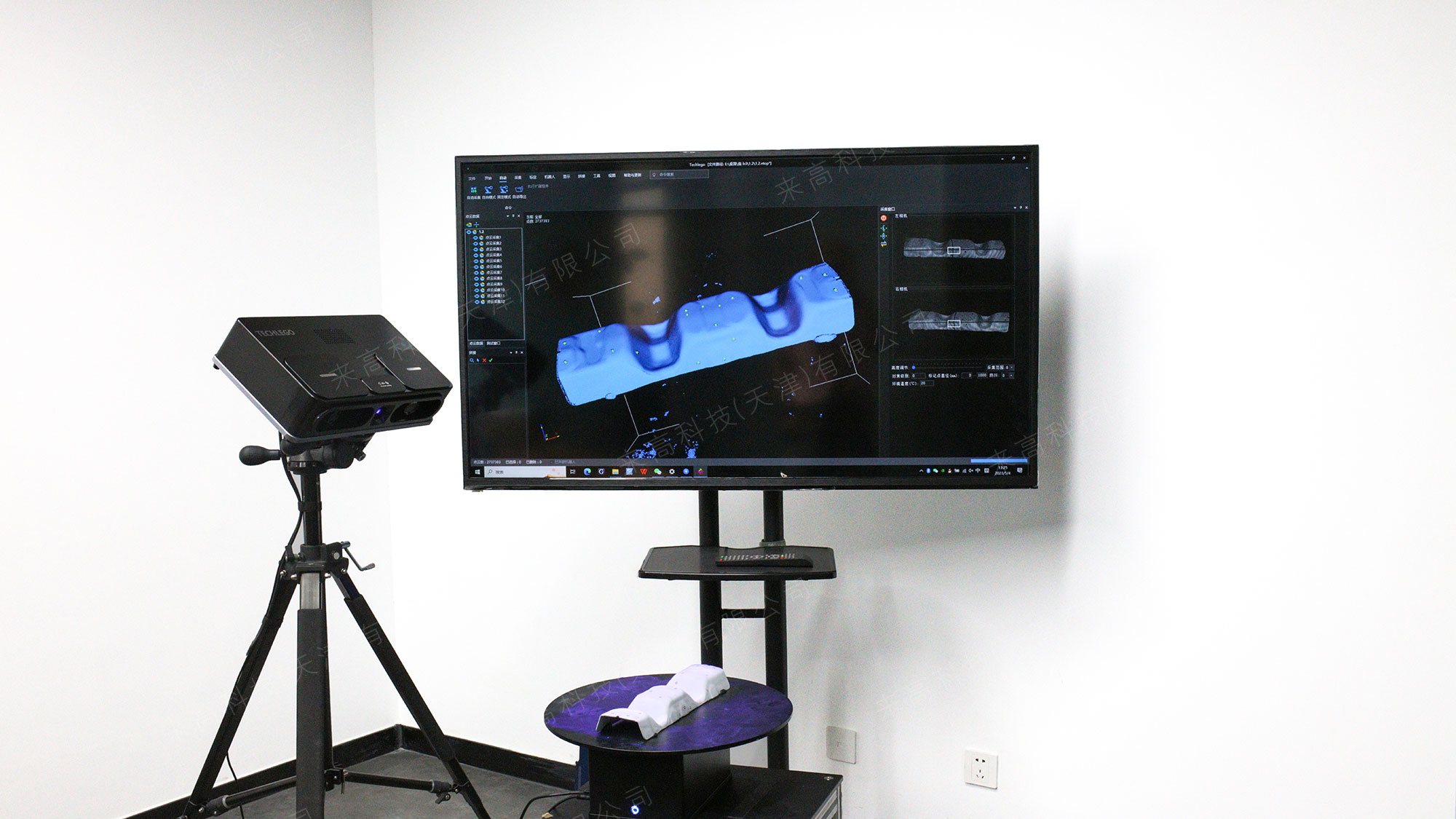

扫描设备:高精度G5Q三维扫描仪
Techlego
来高科技解决方案

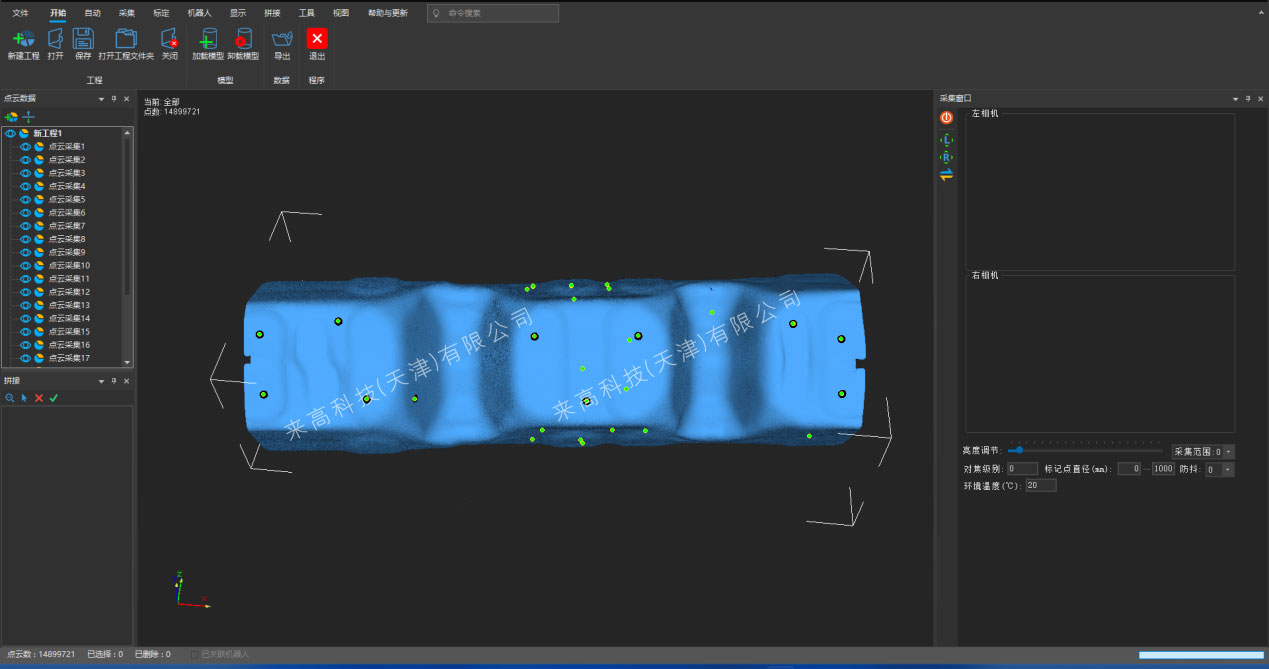

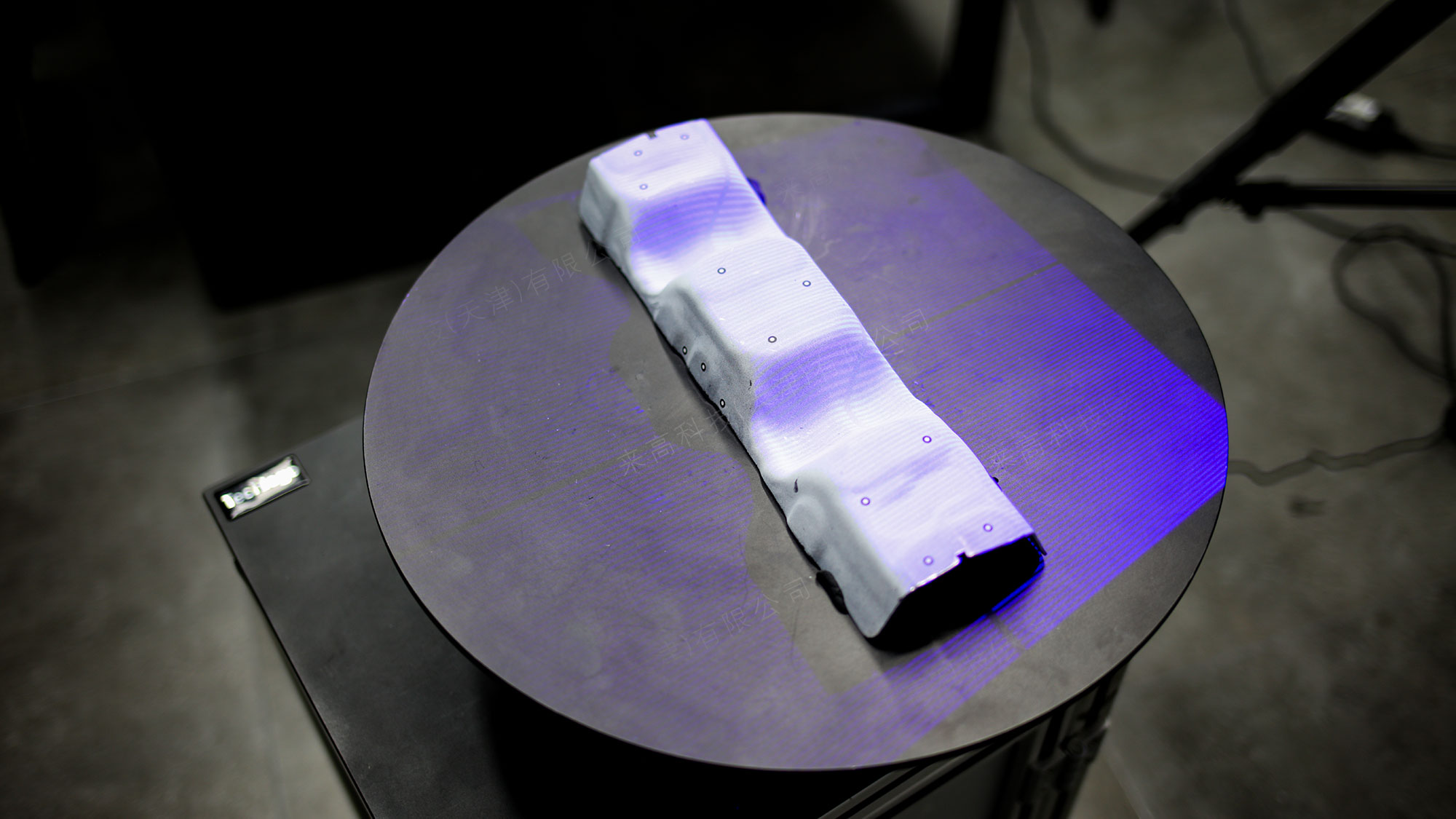

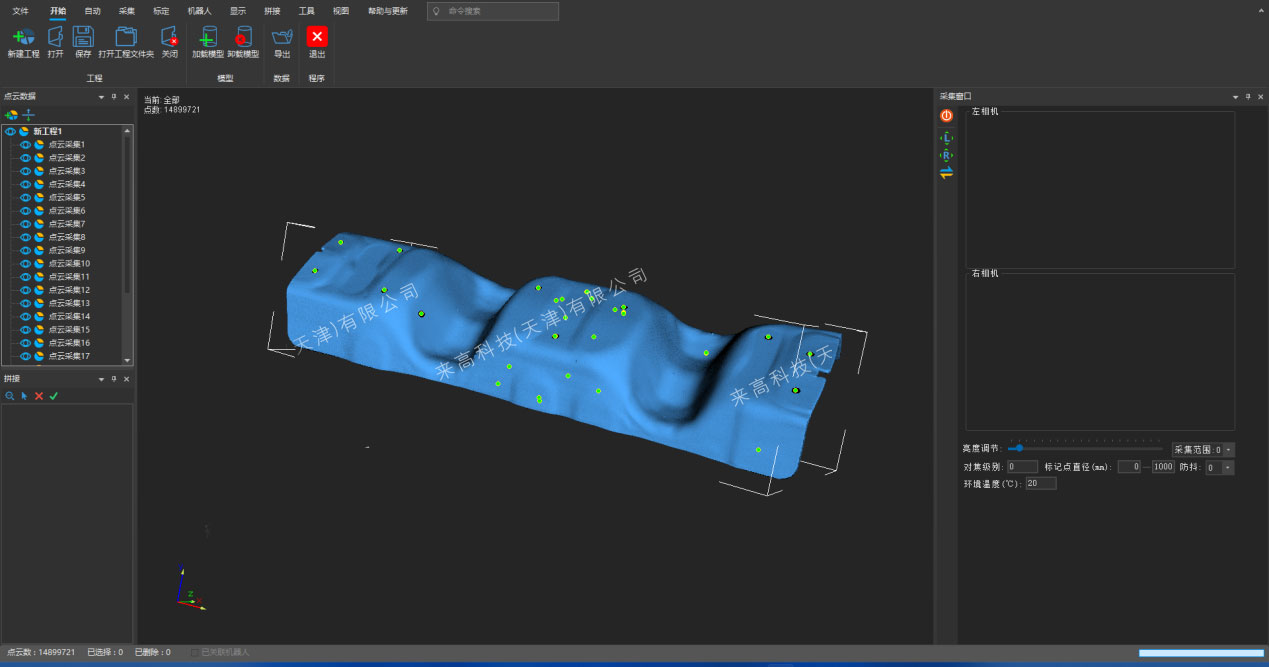

1.对钣金件三维扫描,获得三维模型

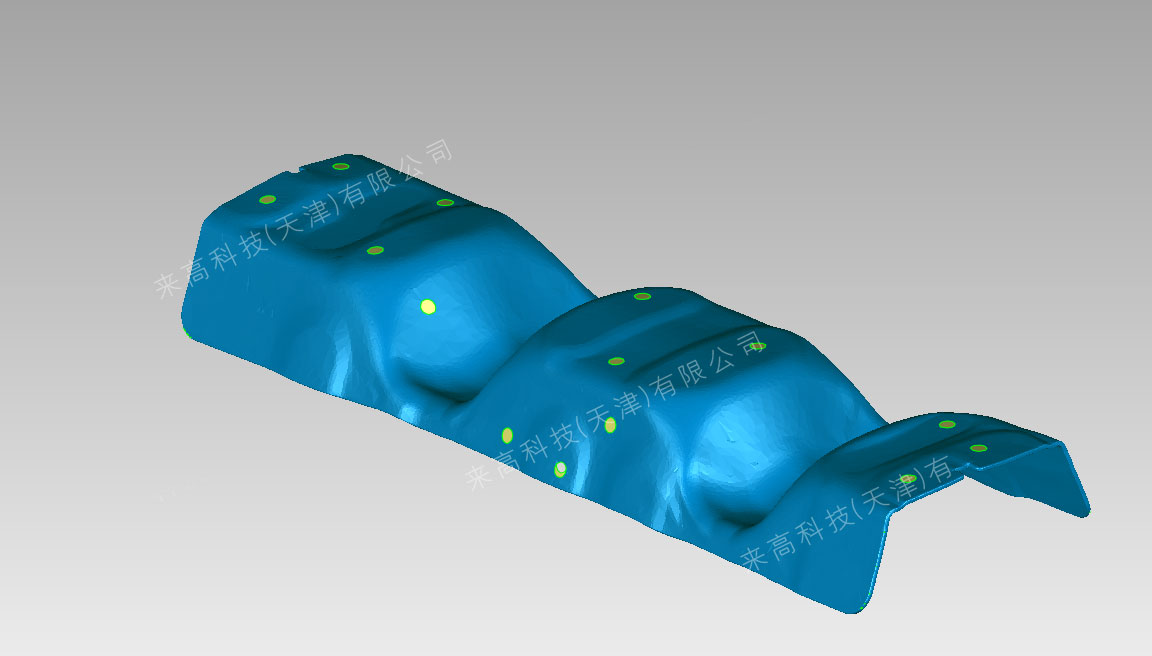

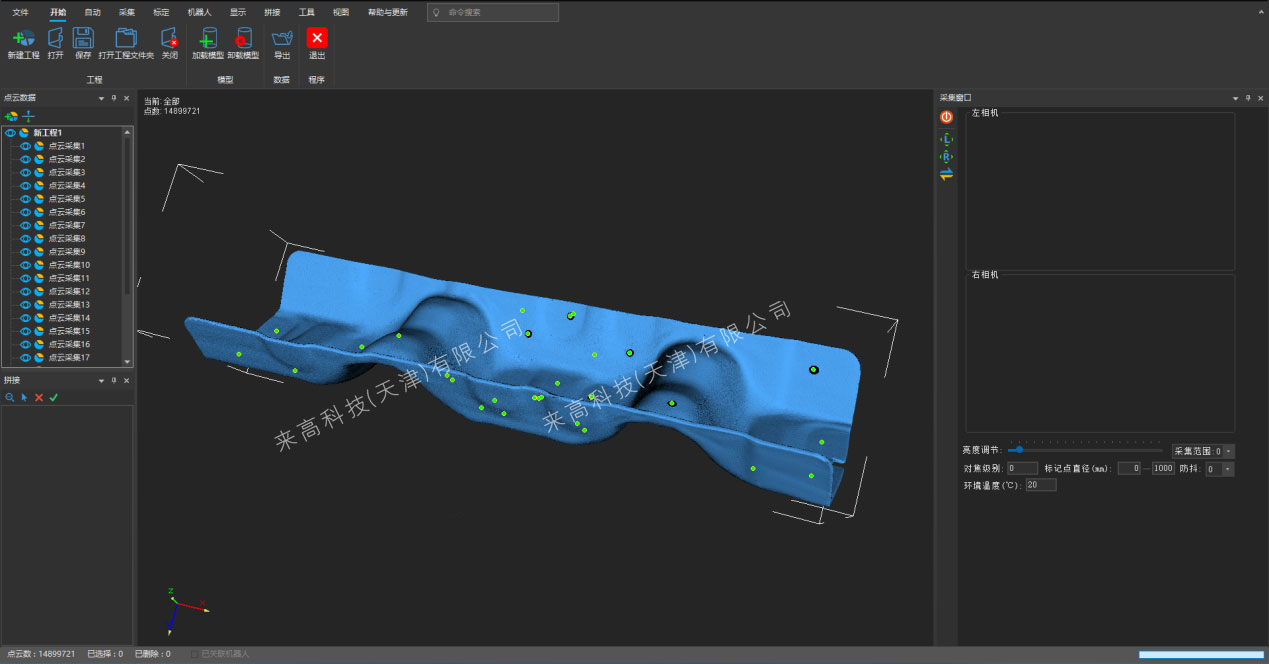

2.数据处理,导出STL格式三维模型

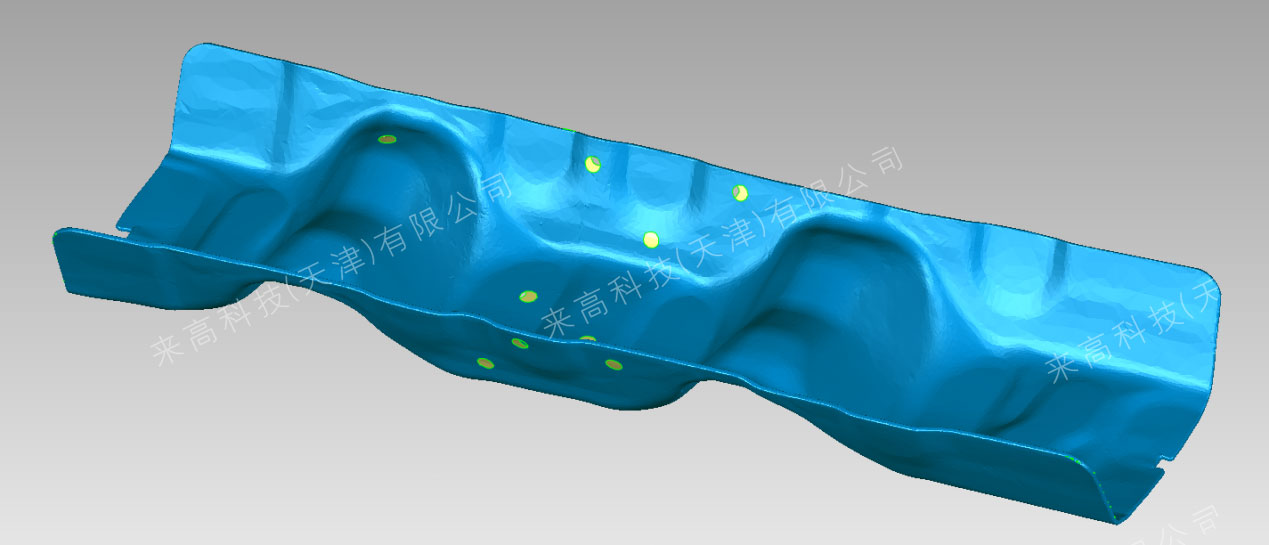

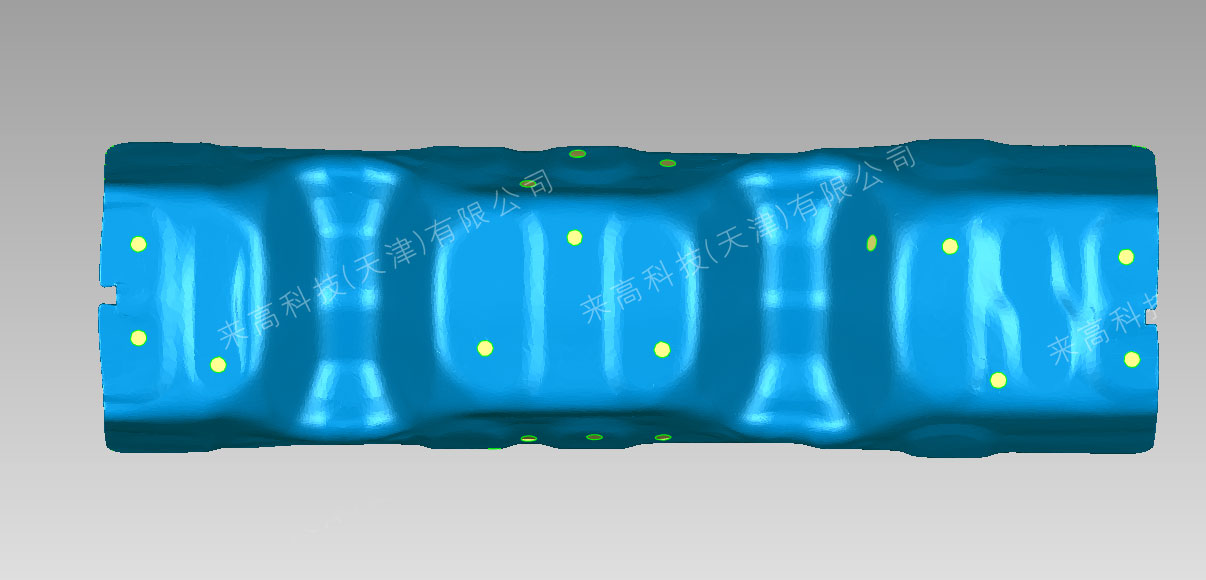

将扫描所得三维数据保存并导出,获得三角网格面数据

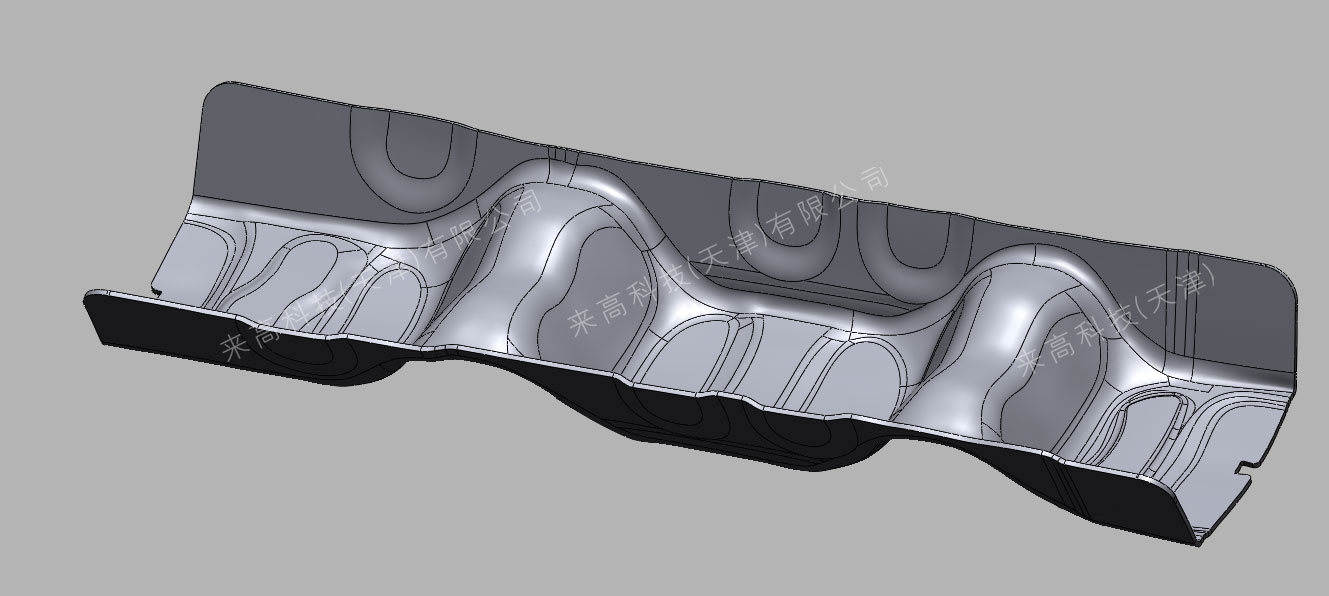

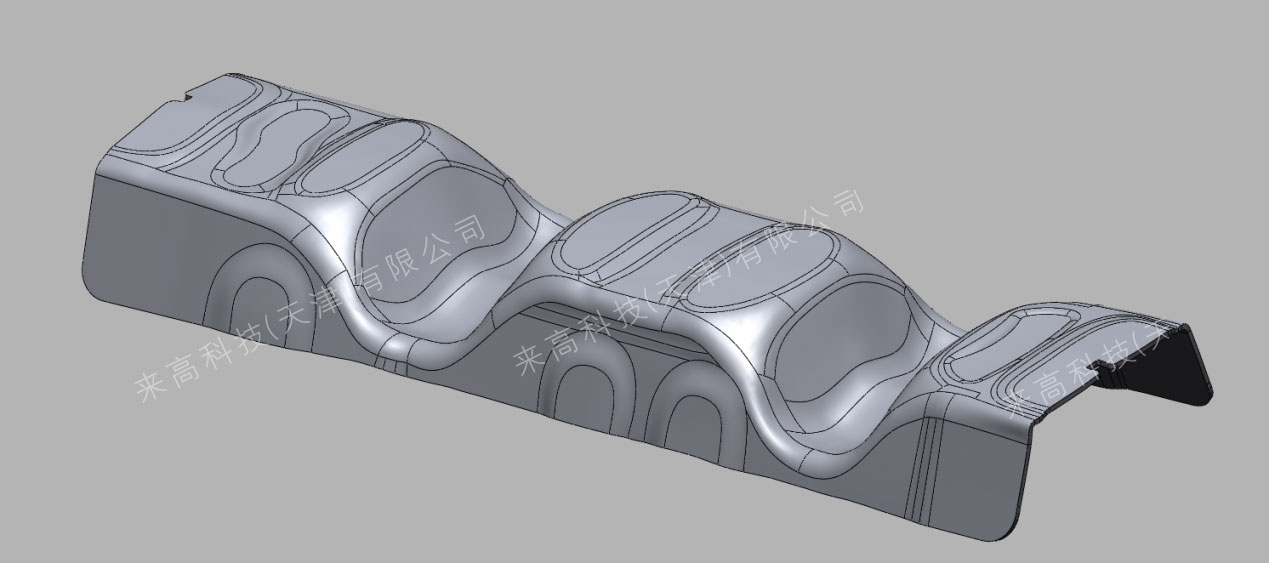

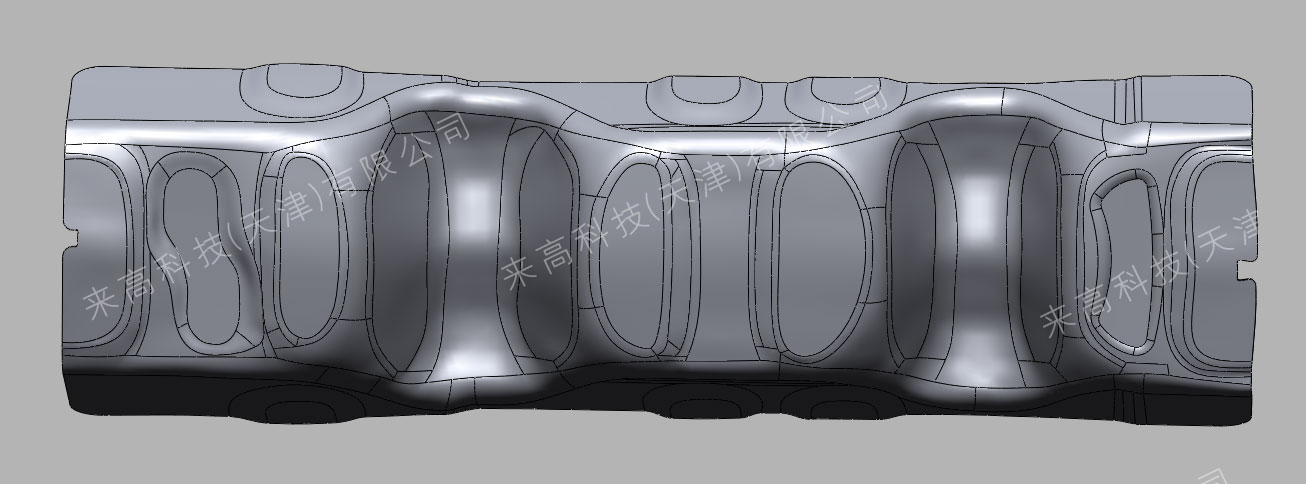

3.正逆向混合设计,生成STP格式三维图纸
将三角网格数据导入三维设计软件中,如(Geomagic Design X、UG等),进行钣金件正逆向混合设计,得到满足客户需求的三维数据。
