（医用X光机高压线缆插头图纸设计的应用）
背景描述
客户送来一根某型医用X光机高压线缆插头，此线缆两端各分布一个插头，希望通过来高科技的三维扫描仪获取特定一端插头的尺寸数据，从而基于此插头的数据来设计与其相对应的插座。高压线缆插头表面细节特征较小且存在一些无法手动测量的部位，因此客户无法自行测量，为了缩短设计生产周期，减少开发技术难度，降低生产成本，加速新产品的开发，选择使用无接触式测量方法。
案例信息
产品诉求：某型医用X光机高压线缆插头三维重构以及二维图纸
样件信息：医用X光机高压线缆插头

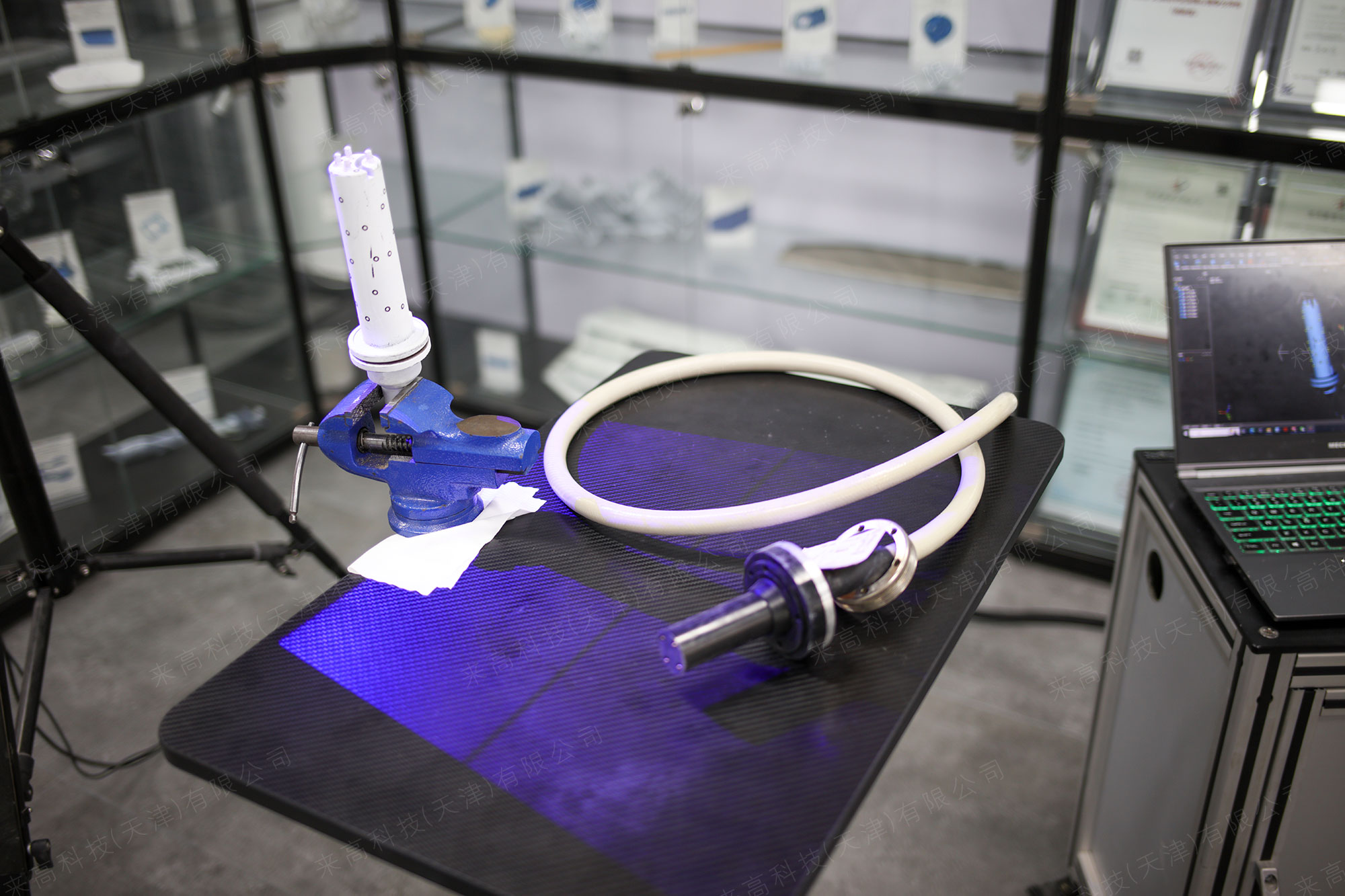

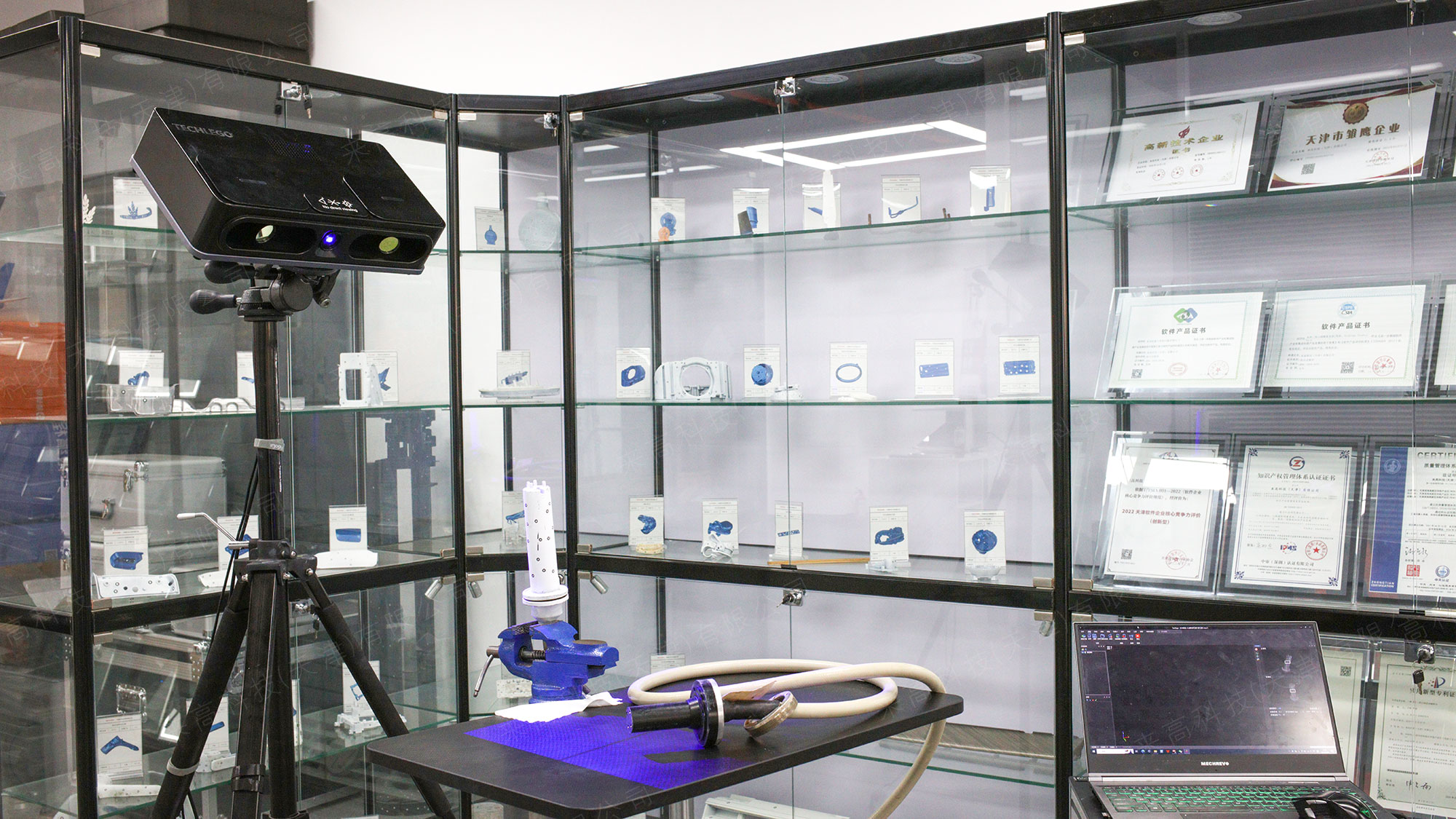

扫描难点：①高压线缆插头由硬质塑料以及铜质金属插头组成，都是比较容易反光且存在吸光属性的材料，表面反光比较严重。②根据要求仅对插头部分进行扫描即可，但插头连接的线缆由软性材质组成，非常容易影响扫描过程，需要特殊夹具进行辅助扫描。

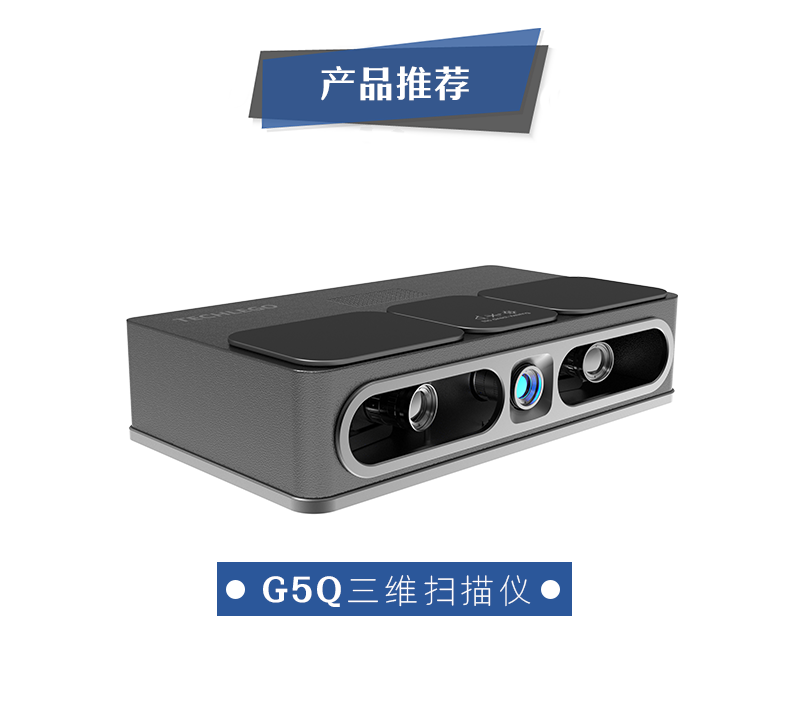

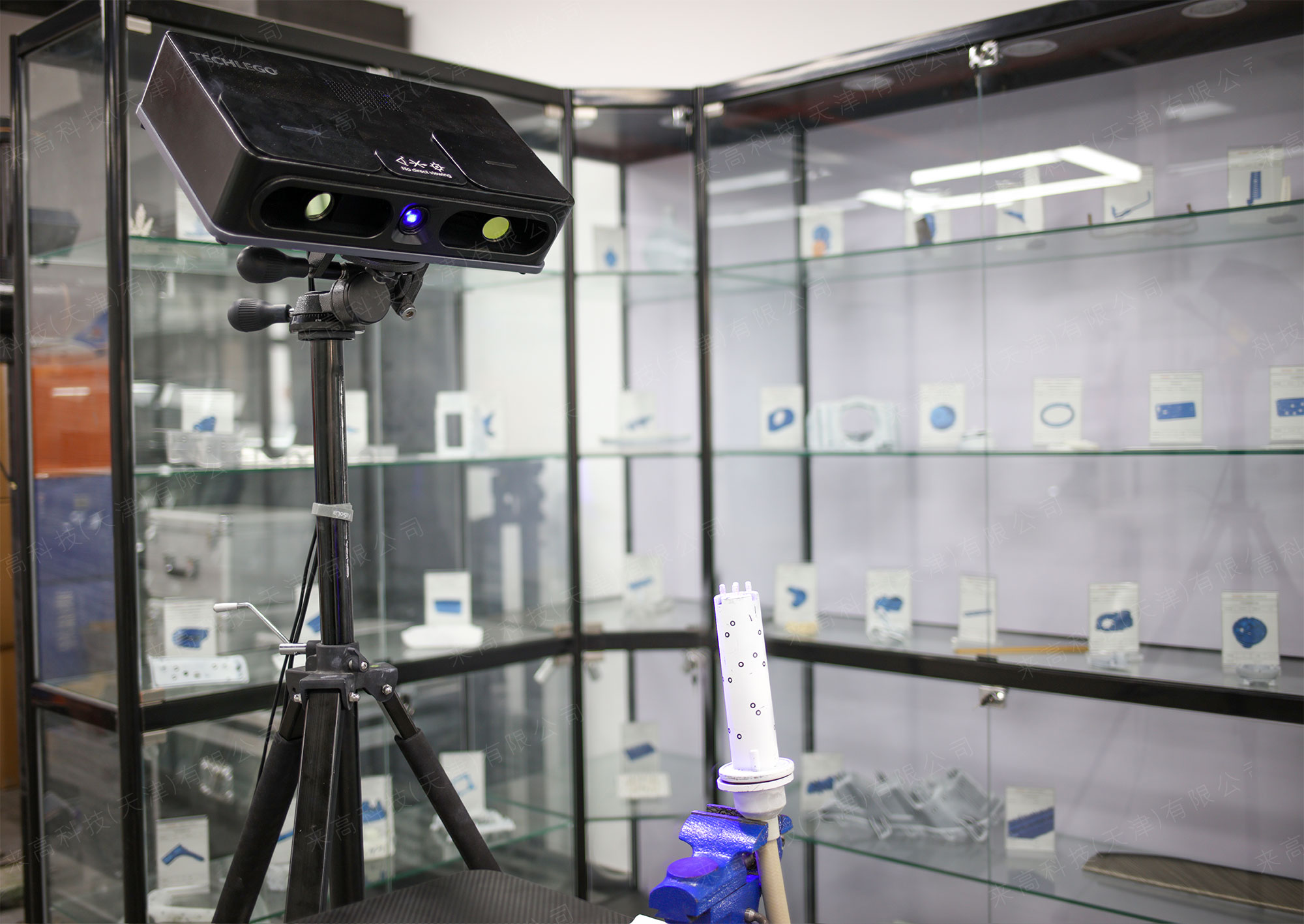

三维扫描仪型号：高精度G5Q三维扫描仪

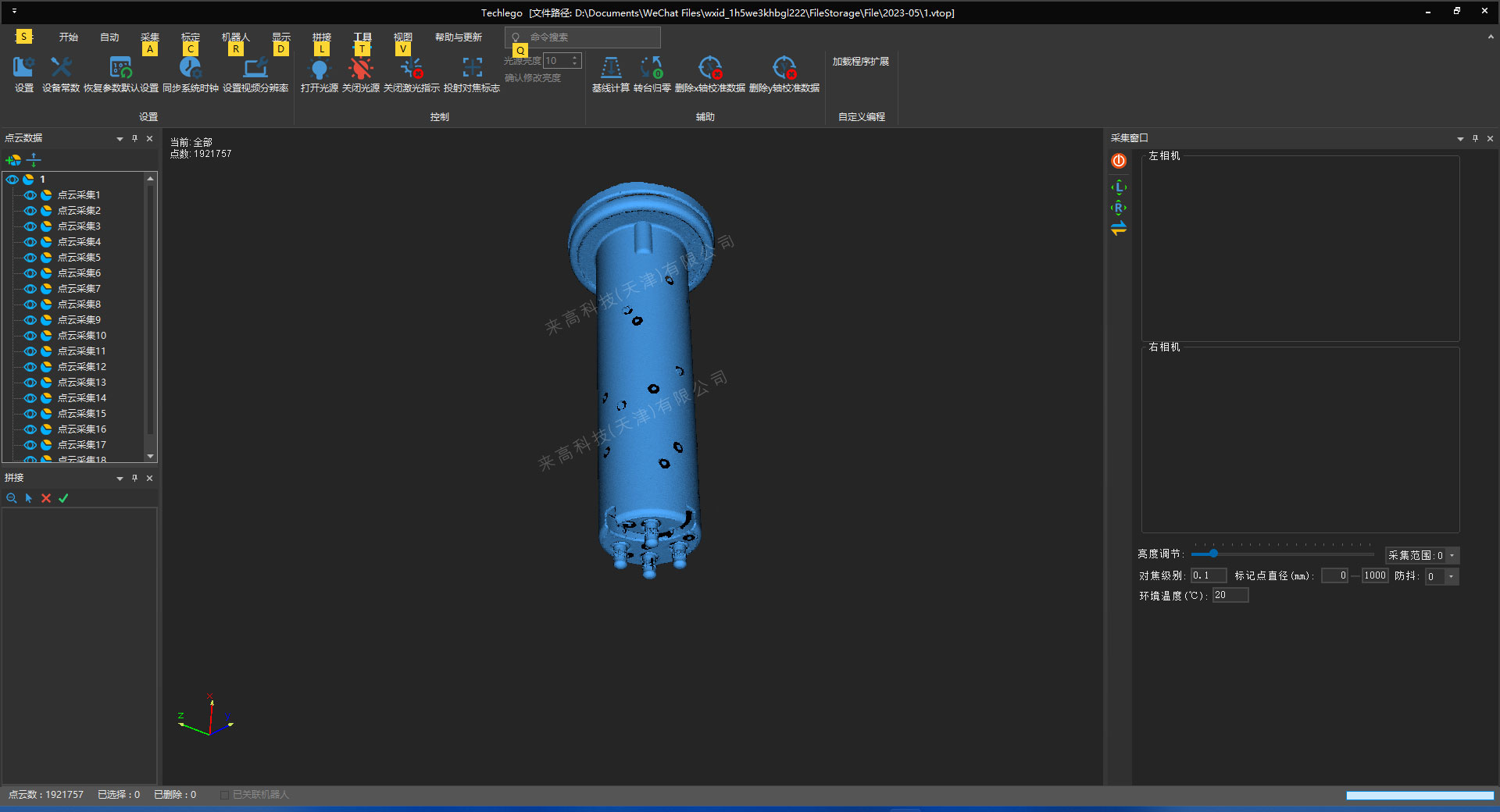

三维扫描仪软件系统：Techlego 2023
Techlego
来高科技解决方案

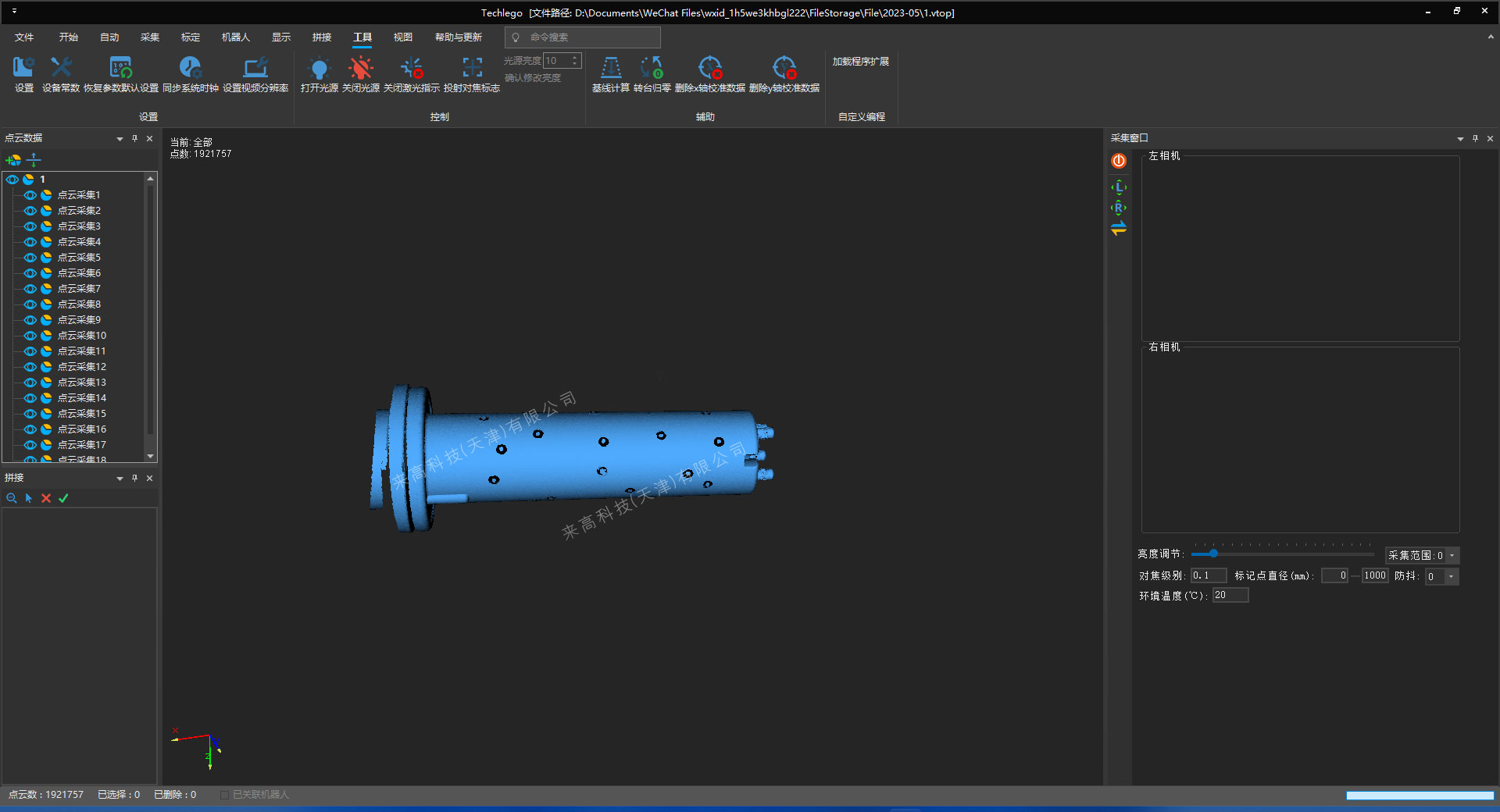

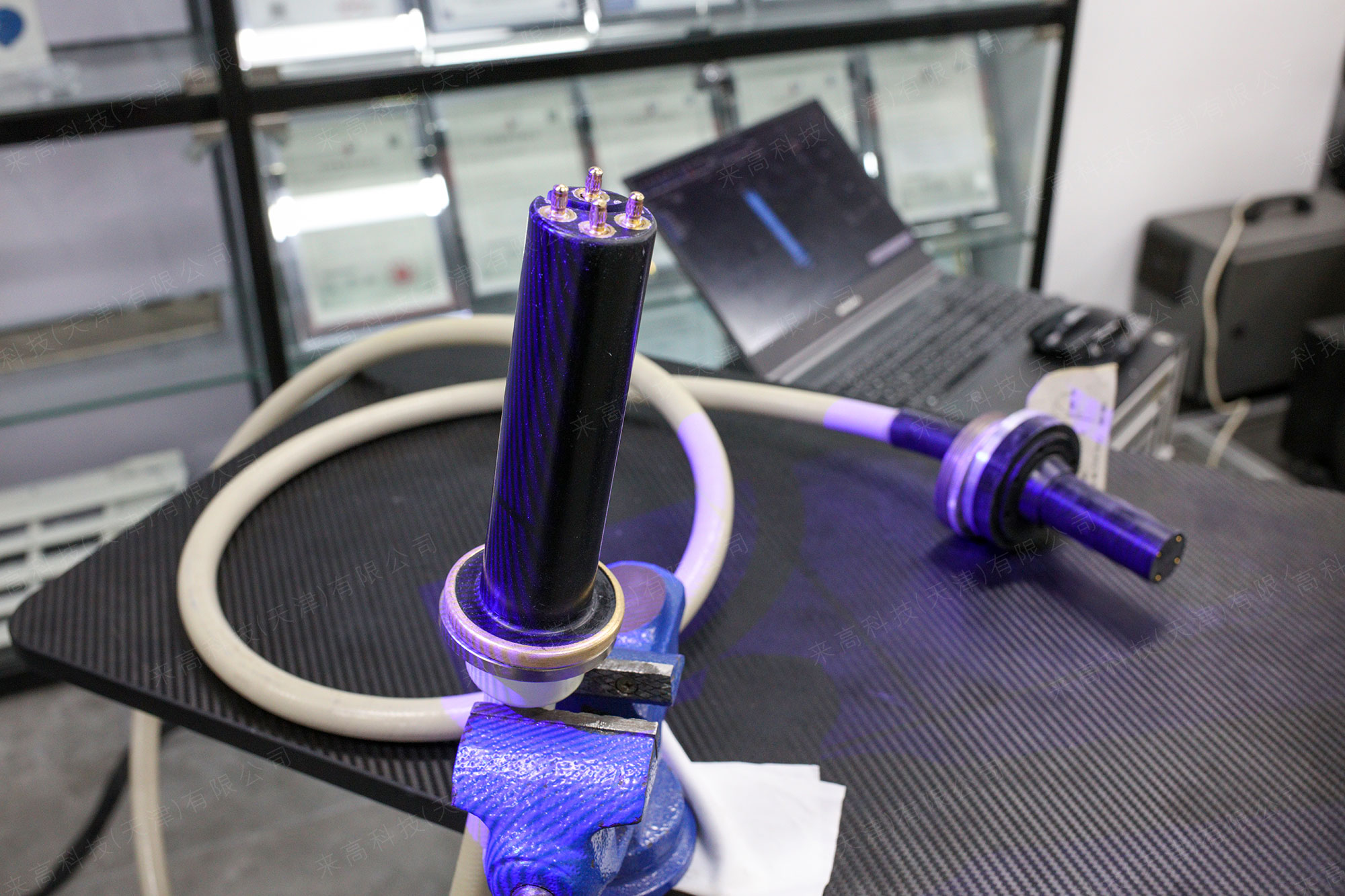

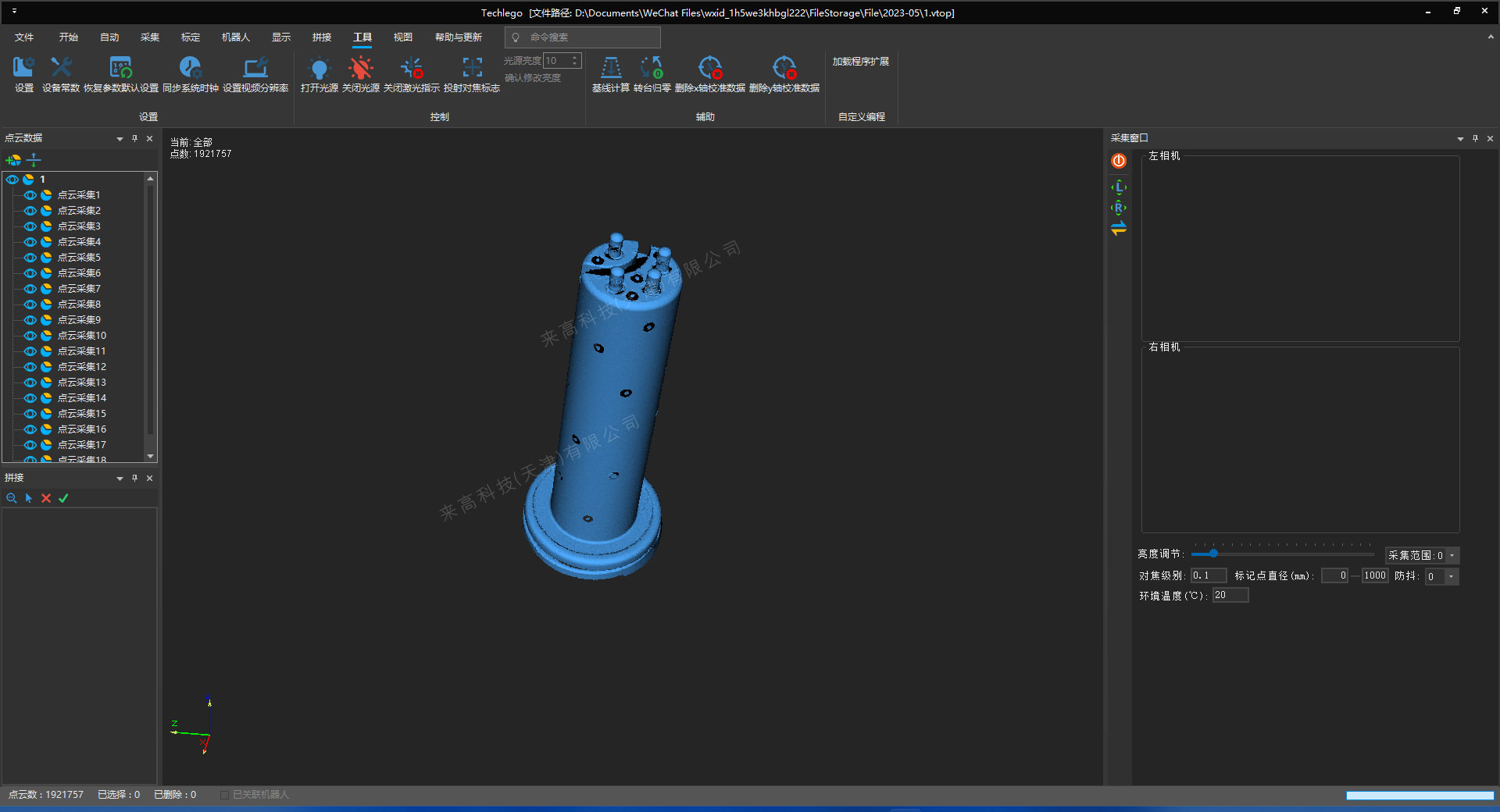

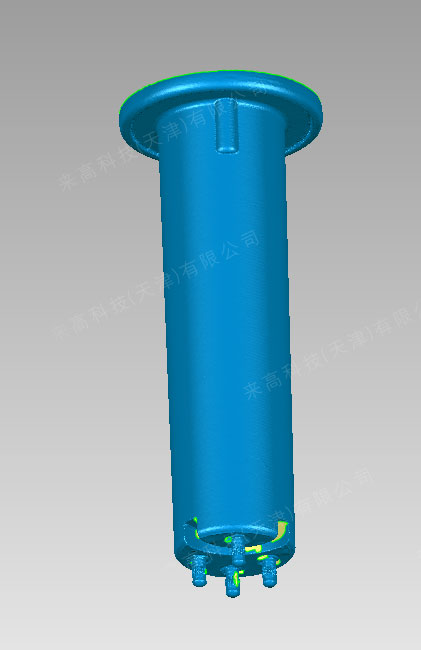

1、通过高精度G5Q三维扫描仪对插头进行三维扫描，三维扫描结果如下：

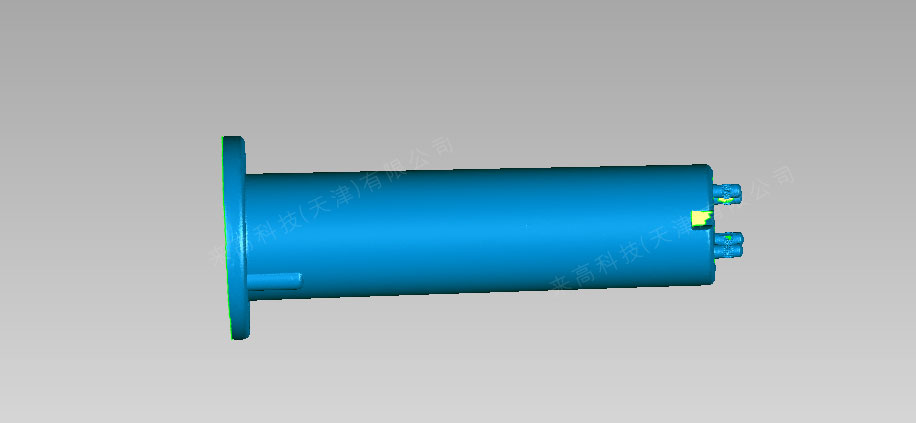

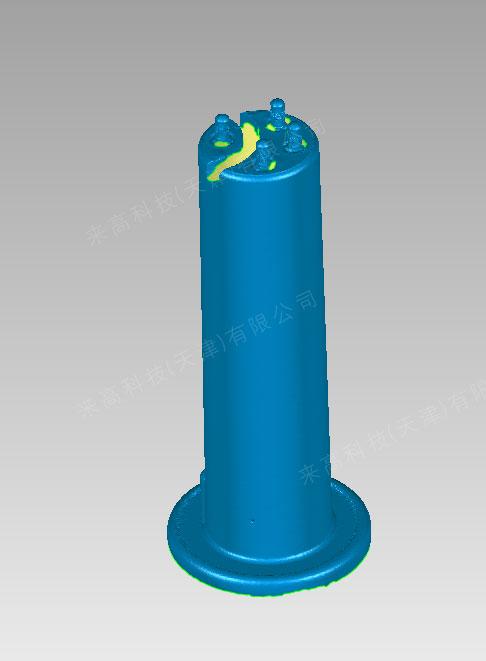

2、导出数据：将扫描所得的数据保存并导出封装，获得三角网格面数据

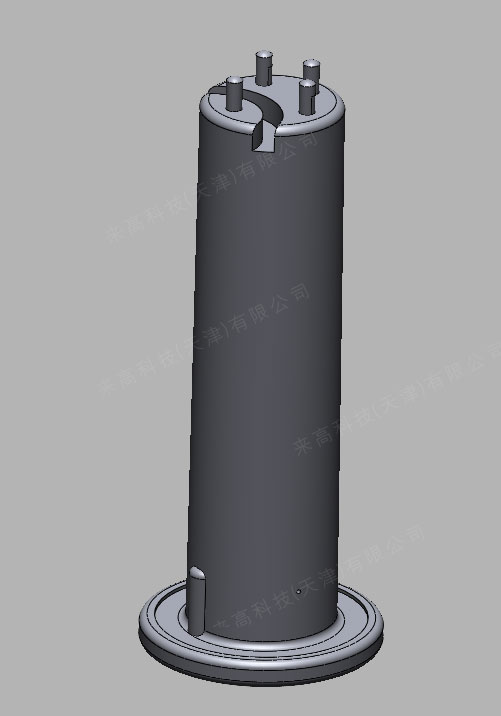

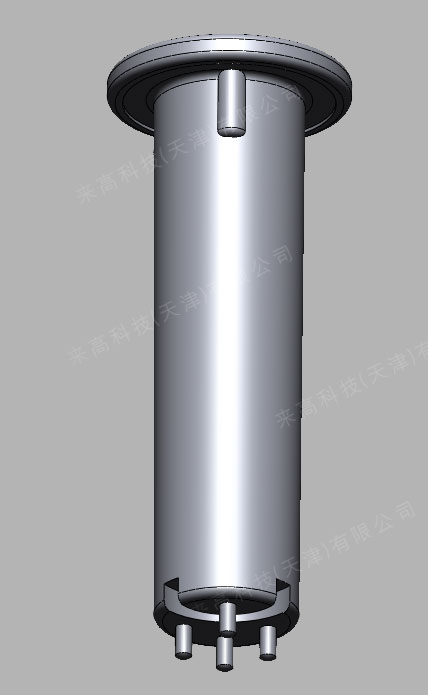

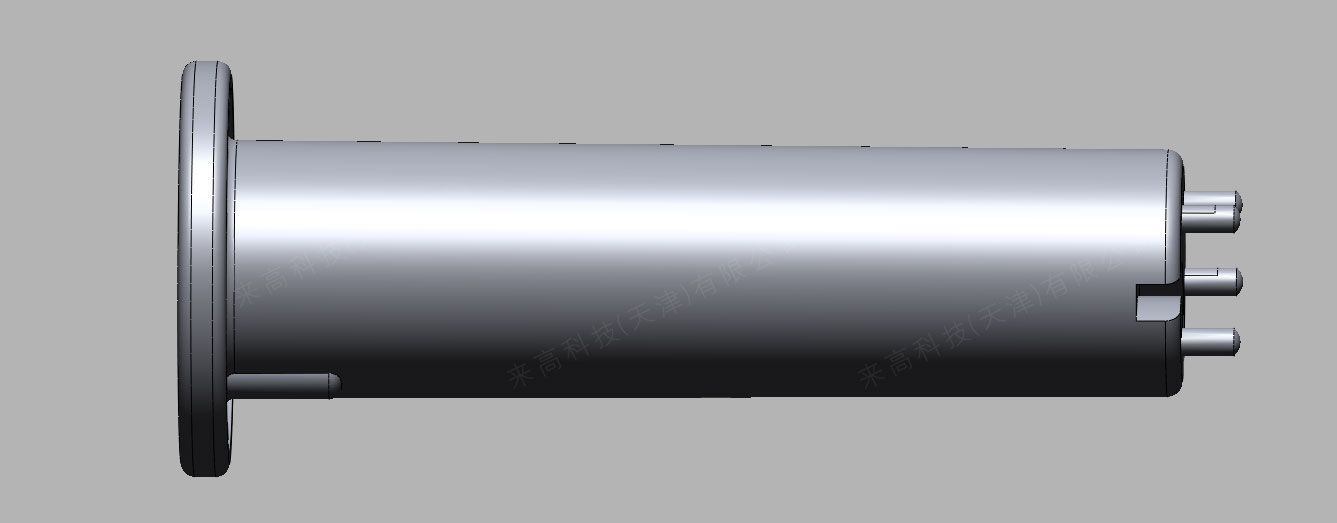

3、逆向设计：将三角网格数据导入三维逆向软件(如Geomagic Design X、UG等），进行逆向设计，得到二维图纸所需要的三维模型数据。

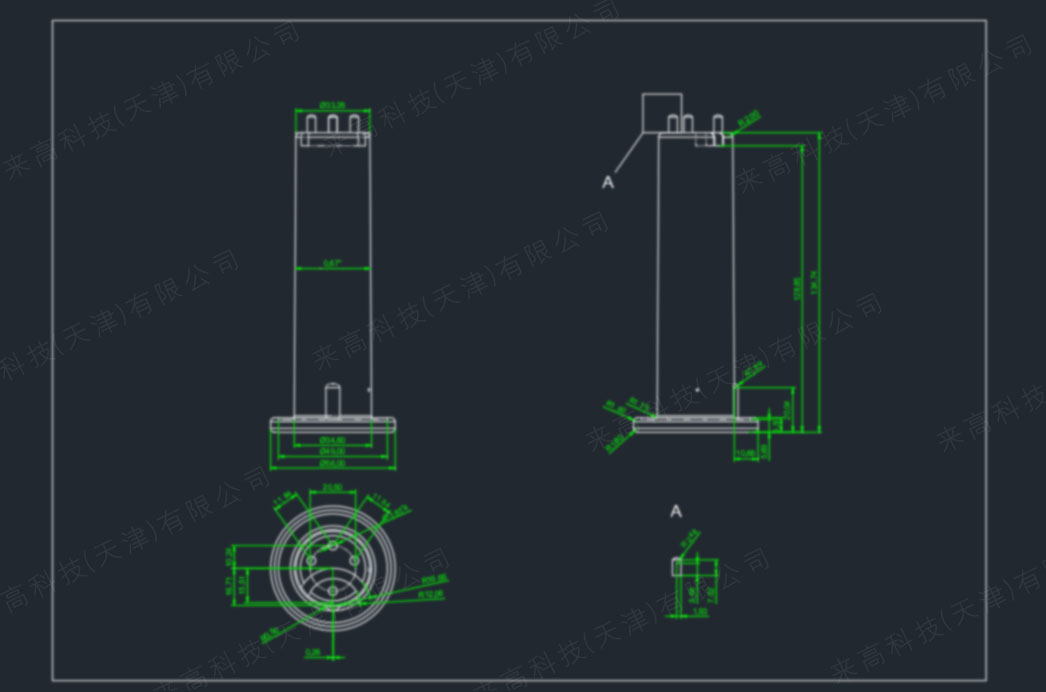

4、绘制工程图：使用专业工程图绘制软件，根据上述几步所得到的三维模型数据，绘制二维工程图纸
