消防立式管道泵叶轮的重生：逆向设计的艺术

引言

在消防设备中，立式管道泵叶轮是关键部件，其性能直接影响水泵的工作效率和使用寿命。传统叶轮设计面临着水力损失和间隙损失等问题，为了解决这些问题，来高科技（天津）有限公司采用了一种创新的逆向设计方法，通过三维扫描技术，对叶轮全方位扫描，并针对性地提出优化方案。

案例背景

随着工业技术的不断进步，消防设备的设计和生产方式也在不断优化。立式管道泵作为消防系统中的重要组成部分，其性能提升显得尤为重要；而叶轮作为立式管道泵的核心部件，其设计合理性直接关系到泵的工作效果。基于三维扫描技术，可以完善叶轮结构设计，保证消防设备使用性能。

案例信息

需求：逆向工程设计

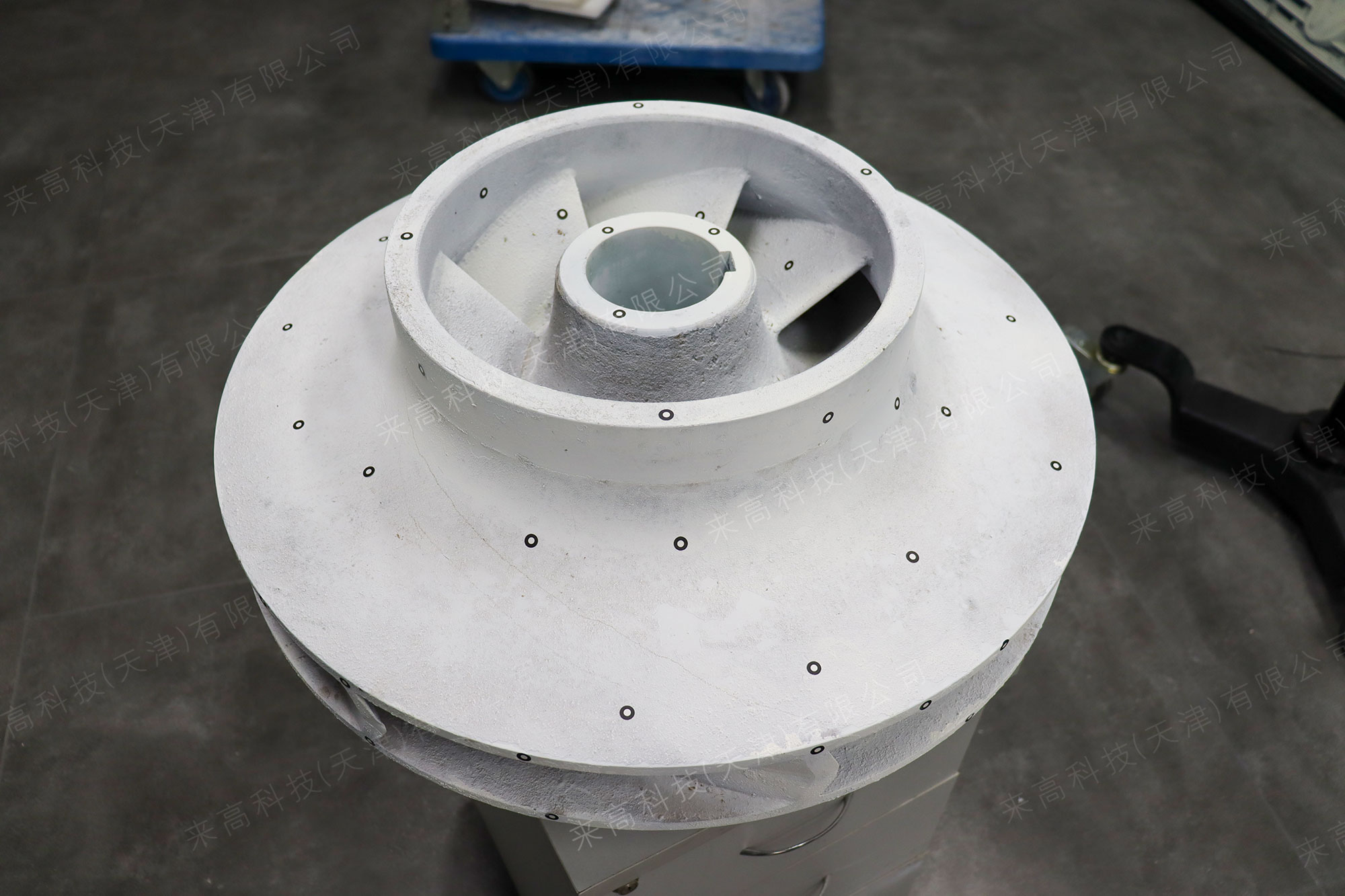

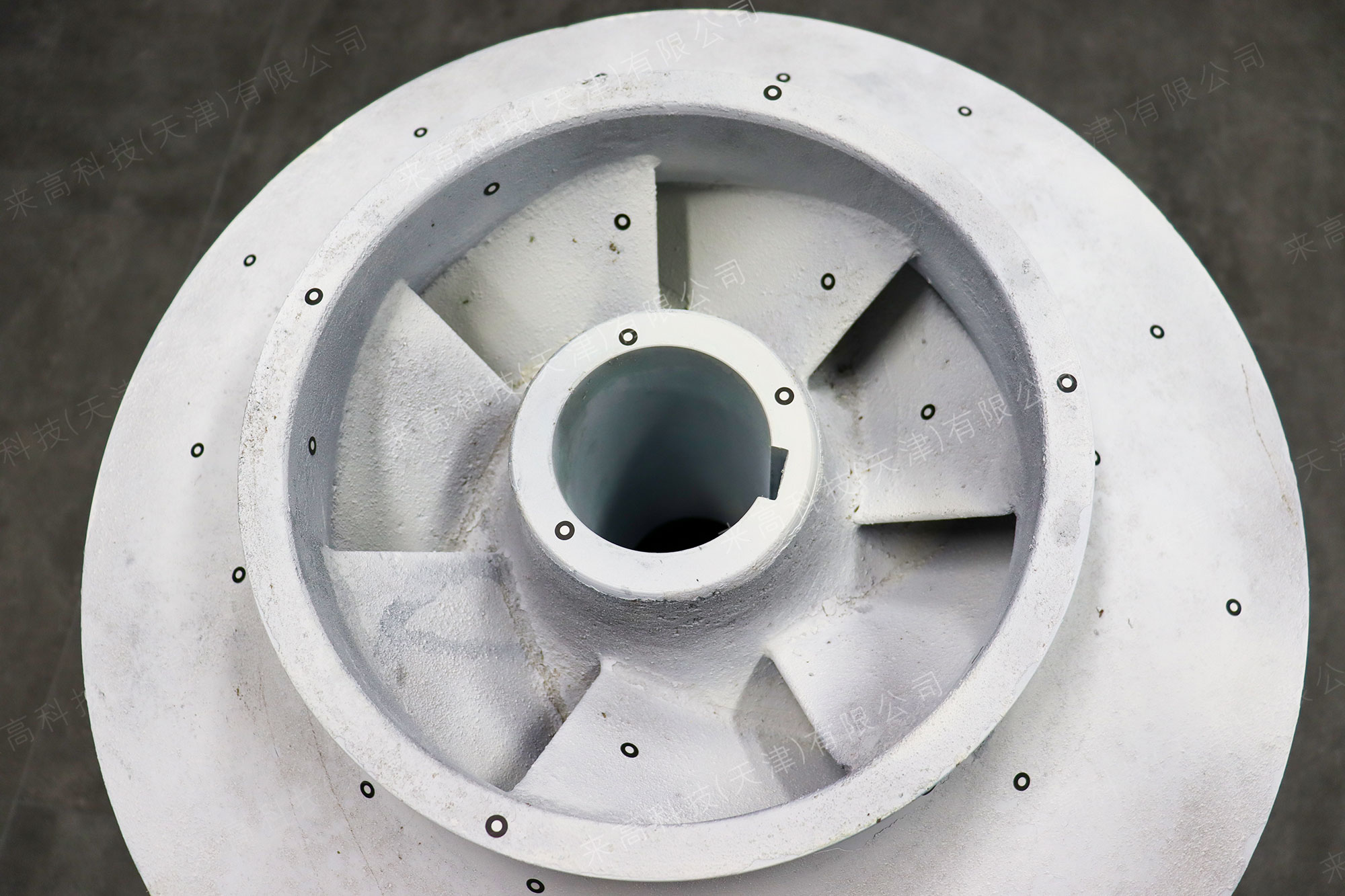

样品特性：立式管道泵的叶轮

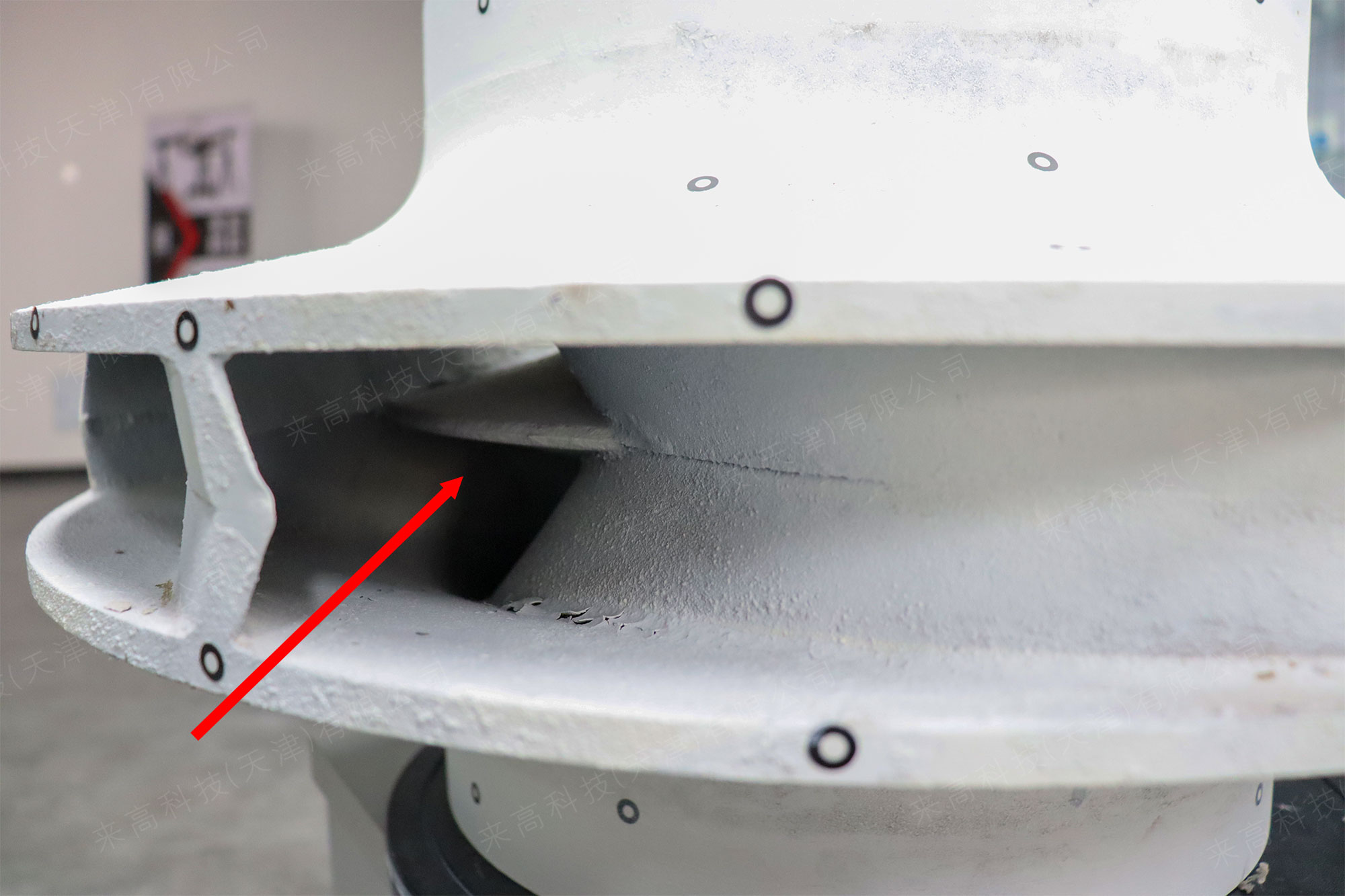

扫描挑战：鉴于叶轮内部结构的复杂性，直接采集其内部特征难度较大，需借助特制光笔辅助扫描过程以突破此限制。

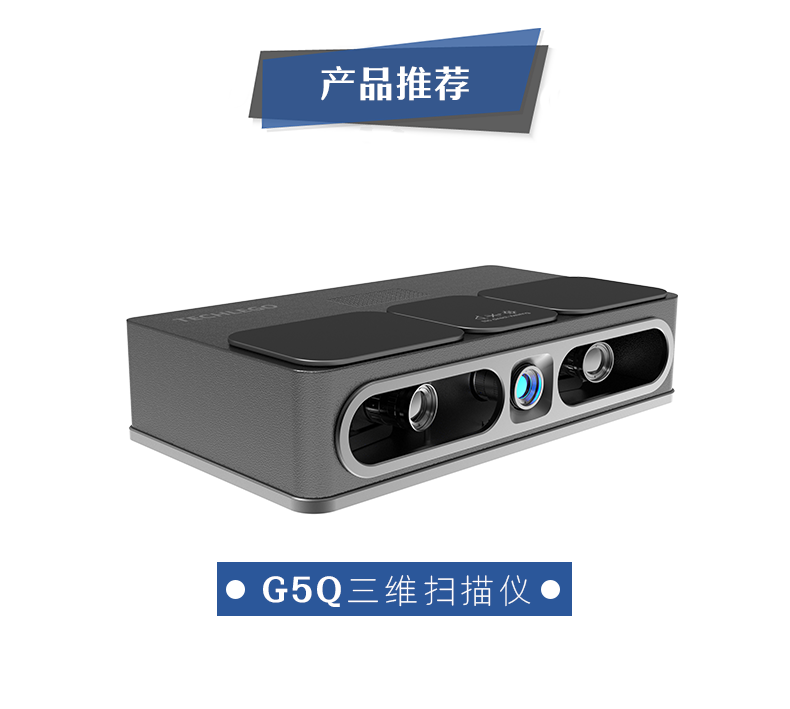

扫描设备：旗舰型号G5Q三维扫描仪

配套软件：Techlego2024专业三维扫描系统

Techlego

来高科技解决方案

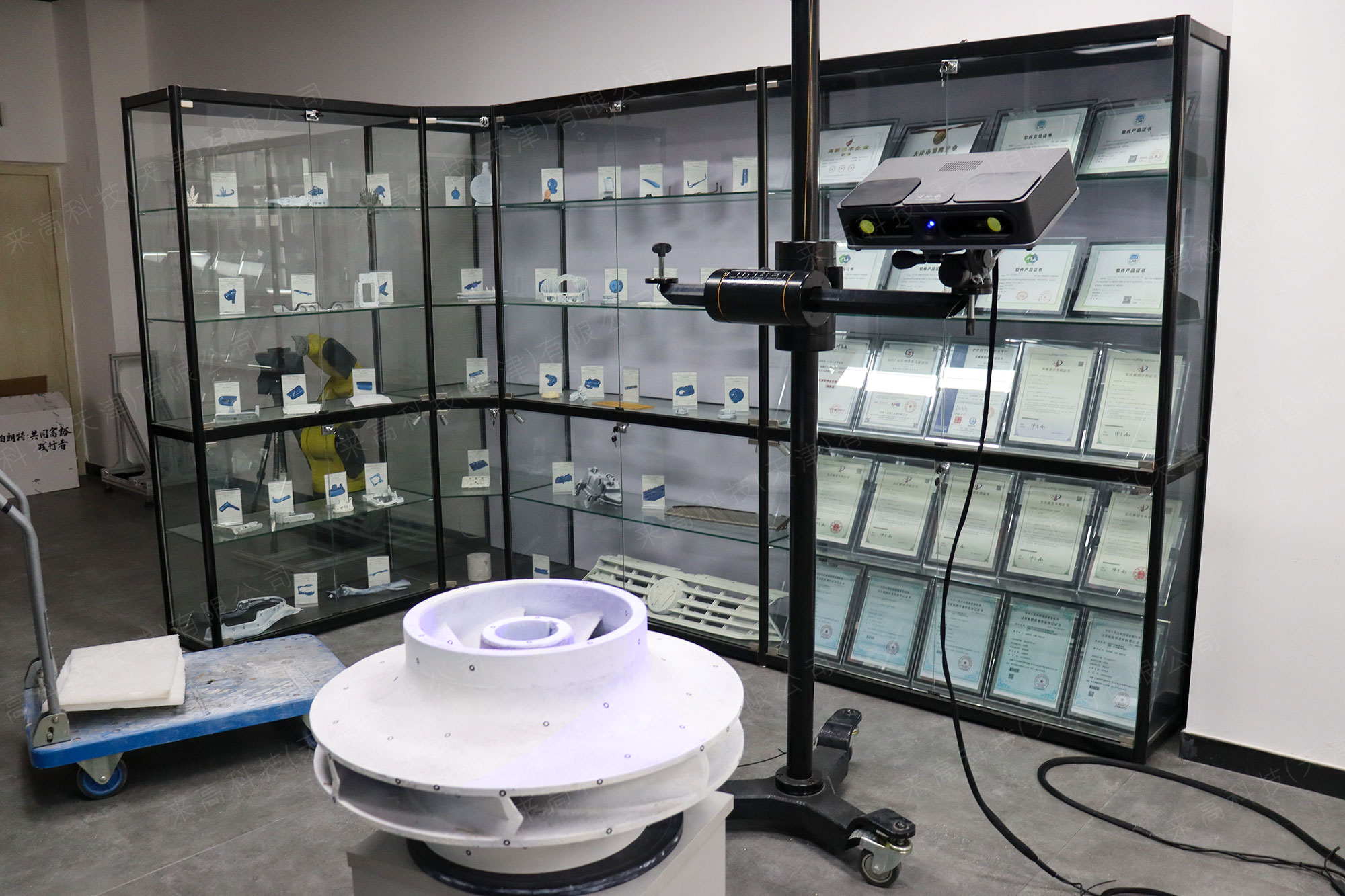

01 三维扫描：采集实物的每一个细节

在逆向设计数据采集环节中，来高科技选用了G5Q三维扫描仪。这款设备配备了Techlego2024软件系统，能够准确捕捉叶轮的每一个细节。由于叶轮内部结构较为复杂，来高科技选用了专用光笔辅助扫描，确保能够获取叶轮的完整三维数据。

02 数据导出：为逆向设计做好准备

扫描完成后，将采集的三维模型点云数据保存并封装，可以获得用于逆向设计所需stl格式三维网格面数据。

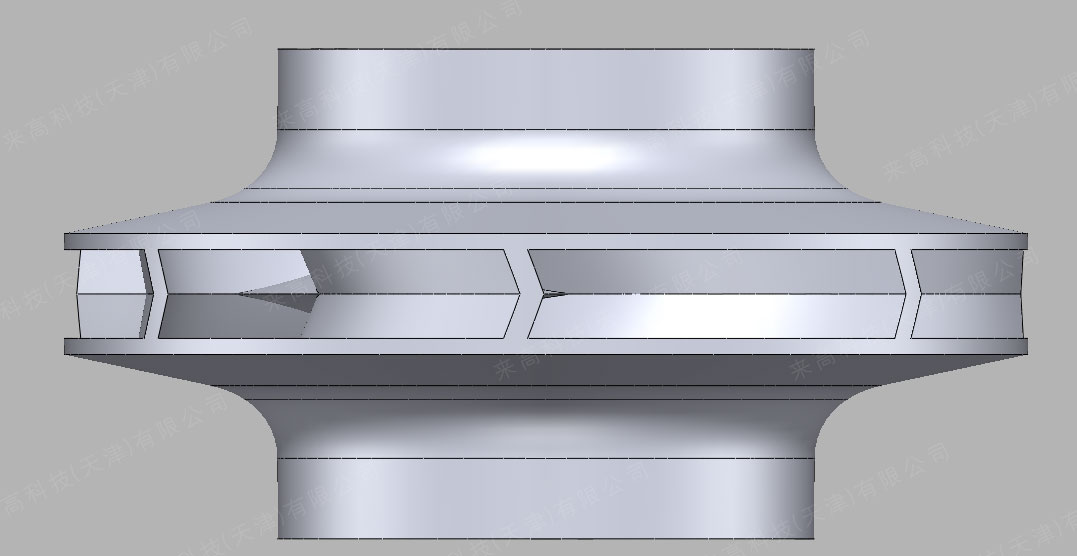

03 逆向设计：重塑叶轮的完整形态

在获得三维网格面数据后，将其导入三维设计软件中，在逆向设计过程中，对叶轮创新性地设计优化。这些优化不仅减少了水力损失和间隙损失，还提高了叶轮的工作效率和使用寿命。最后，输出通用设计文件格式，方便客户后续生产和使用。

结语

通过三维扫描和逆向设计技术的结合应用，我们成功地解决了消防立式管道泵叶轮设计中的难题。这种创新性的设计方法不仅提高了叶轮的使用性能，还为消防设备的优化升级提供了新的思路。未来随着技术的不断进步和应用领域的拓展，我们相信逆向设计将在更多领域发挥巨大的潜力，为社会的发展做出更大的贡献。
