日期:2024-06-07 15:31 浏览次数: 作者:来高科技
科技与美学交融:模具快捷制造背后的异形砖块逆向设计策略 分享到:



引言

在现代城市景观设计中,异形广场砖块以其独特的艺术美感和功能性成为了公共空间美化不可或缺的元素。针对某设计厂家面临的新型异形广场砖块模具缺失问题,通过与来高科技(天津)有限公司合作,采用高精度G5Q三维扫描仪Techlego2024软件系统实现准确扫描、逆向重构,快捷制作专用模具,加速产品开发进程,提升设计与制造的准确度



案例信息





产品诉求:异形广场砖块逆向设计

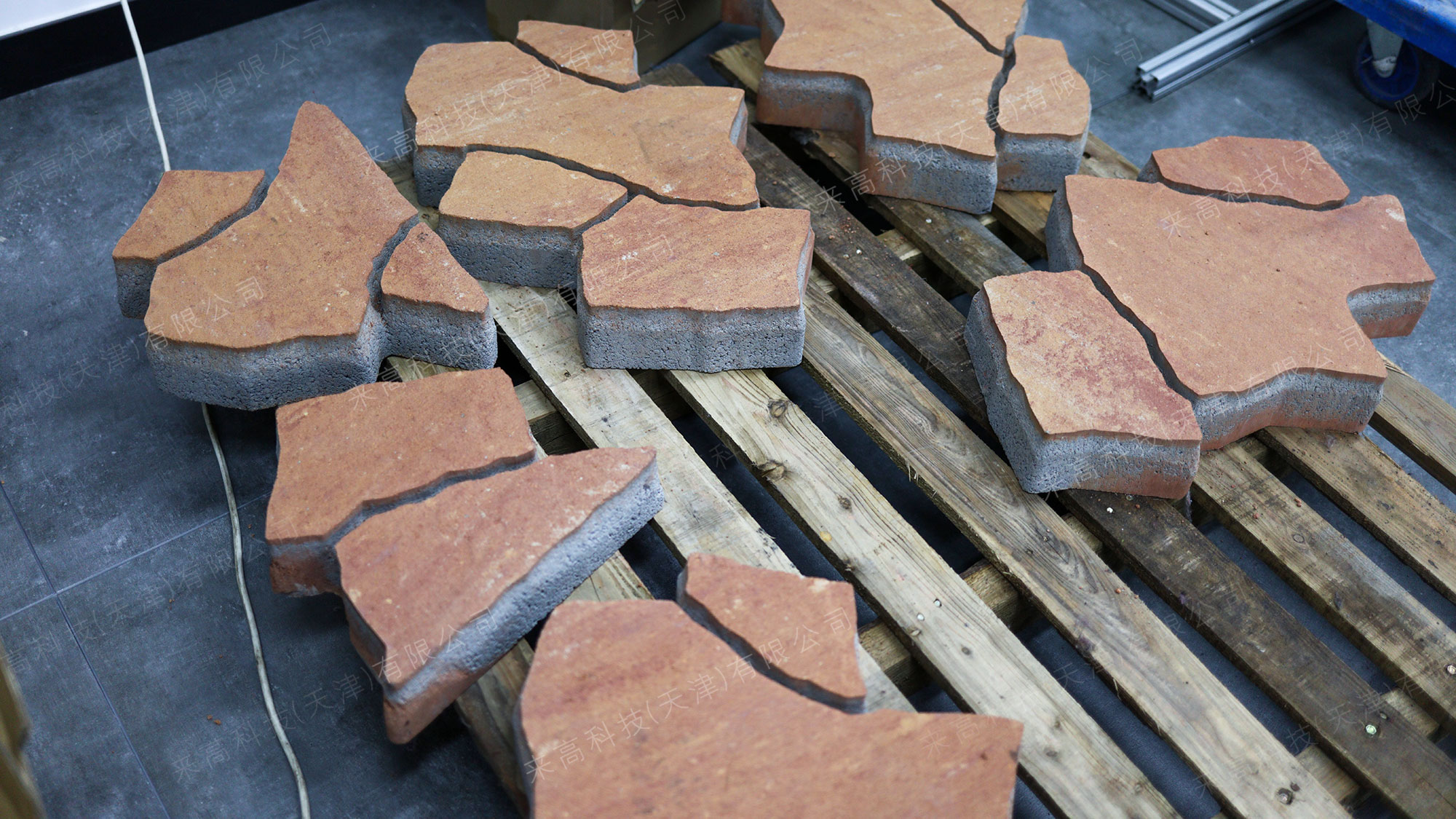

样件信息:一批异形广场砖块



扫描难点:砖块因其独特的形状,轮廓线条复杂,需对异形曲面进行逆向设计。传统设计手段难以准确复制其复杂曲面,需找高精度三维扫描设备,准确采集三维模型



三维扫描仪设备型号:G5Q



三维扫描仪软件系统:Techlego2024



Techlego

来高科技解决方案



01

三维扫描技术的精妙运用

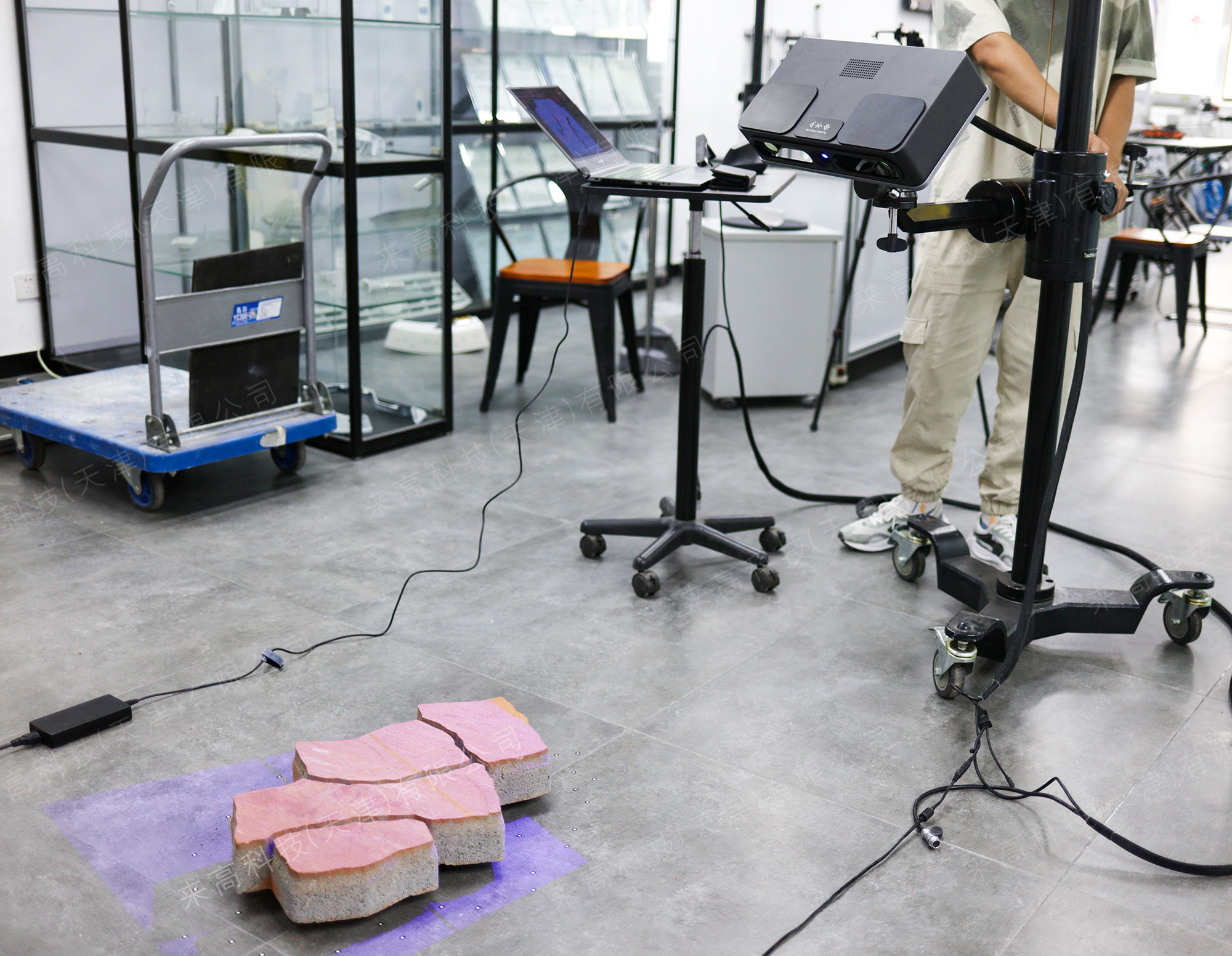

针对异形广场砖块结构的特殊性,来高科技选用了G5Q三维扫描仪,该设备以其突出的扫描精度和强大的适应性,能够从多种角度对砖块进行多方位扫描,尤其是那些难以触及的复杂曲面。为确保数据的完整性,利用光笔辅助扫描技术,细致捕捉每个细微特征。

02

数据处理与导出

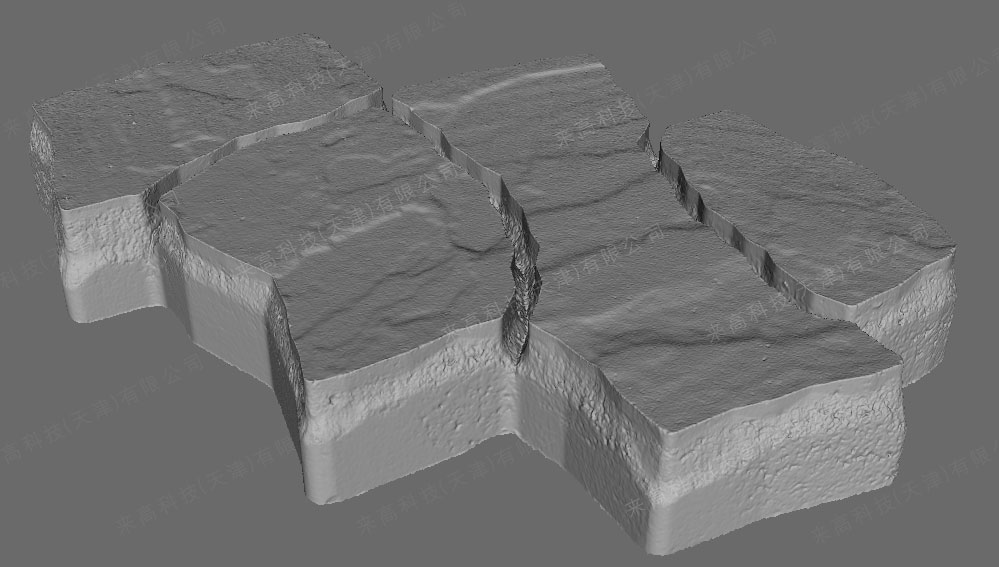

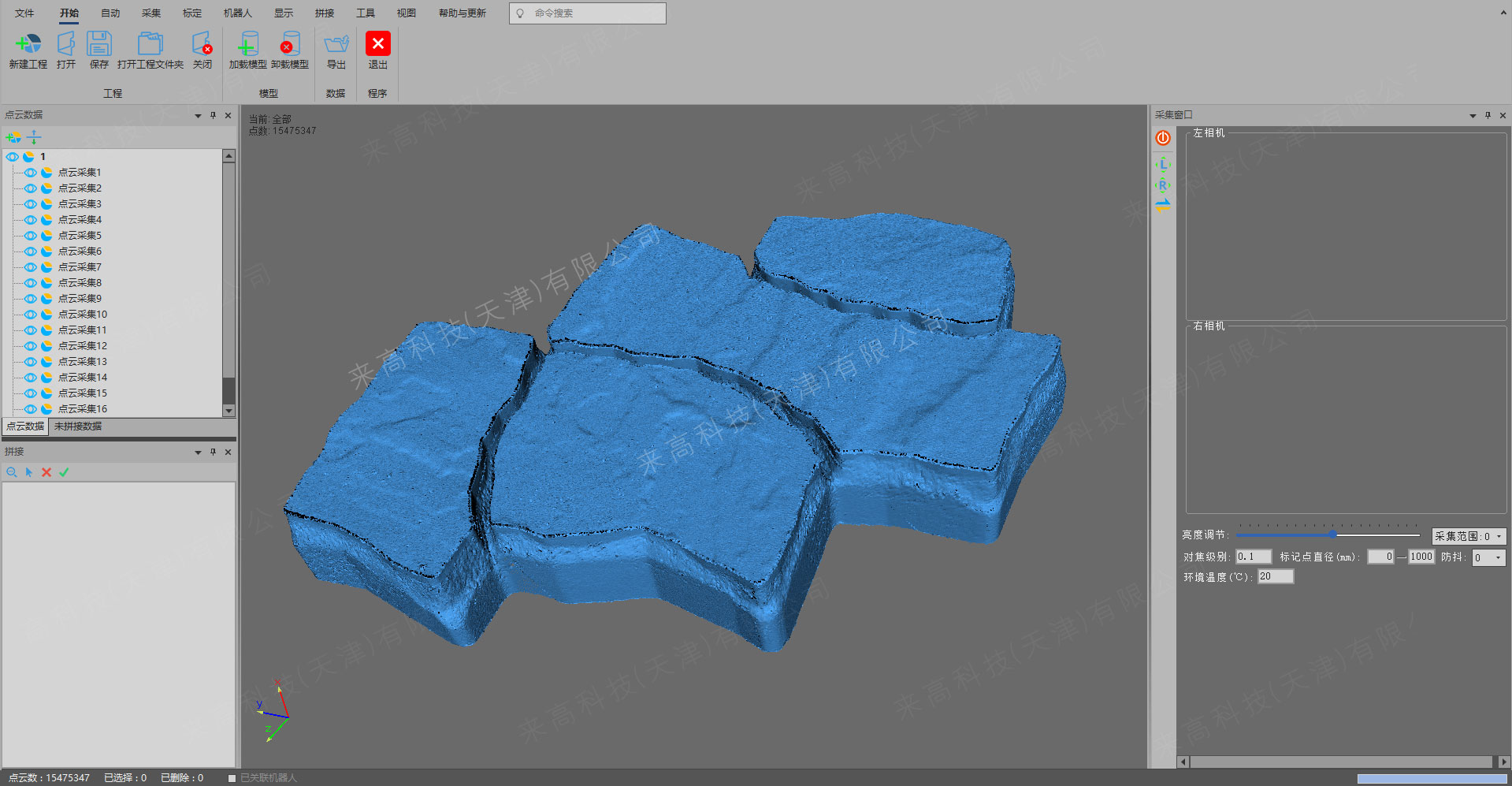

扫描完成后,通过Techlego2024软件系统,将上千万点云数据转换为高精度三维面片数据,为逆向设计提供详实的数据支持,确保设计过程的准确无误。



03

逆向设计与创新重构

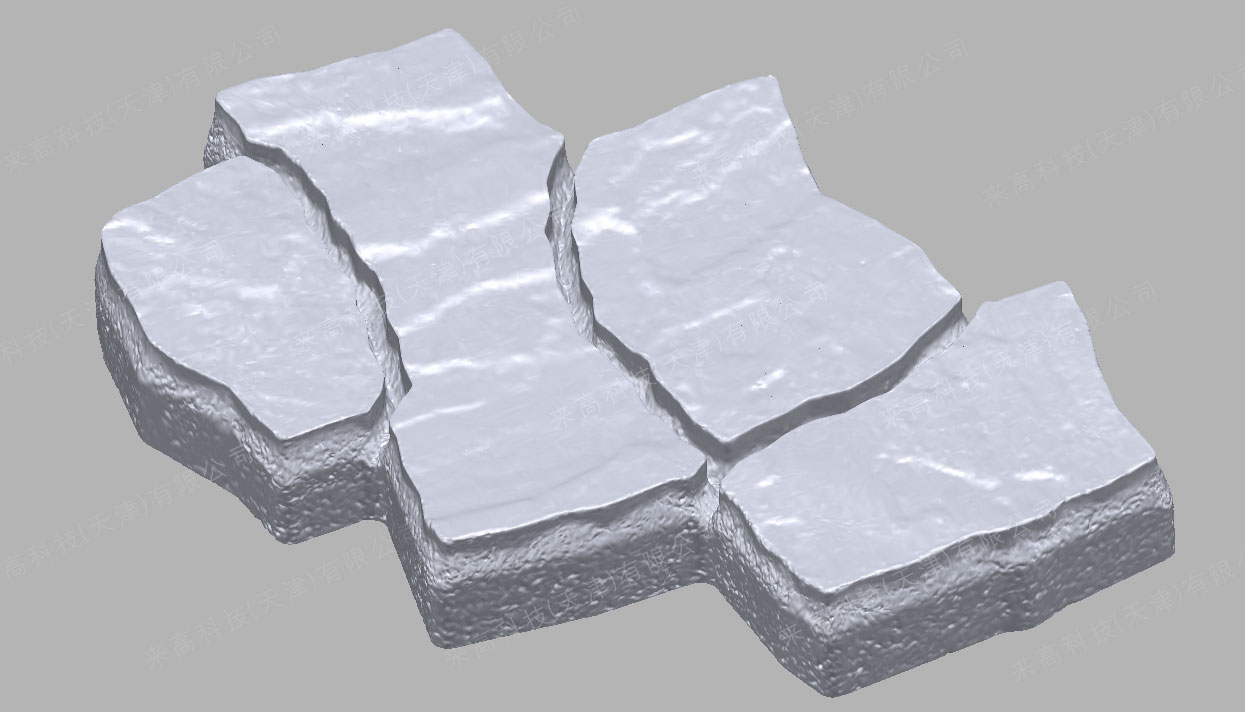

将导出的三维模型导入逆向设计软件中,如Geomagic或UG,进行深度逆向设计与创新性重构。在此阶段,设计团队充分考虑实际应用场景和美学需求,对模型进行优化,不仅保留原有的设计精髓,还融入新的设计理念,提升砖块的实用性和观赏性。



案例总结

异形广场砖块的逆向设计案例展示了现代科技如何在传统制造领域中发挥关键作用,通过准确的三维扫描与逆向设计技术,不仅解决了模具缺失问题,还促进了设计创新,减少了产品迭代周期。不仅为广场砖块设计开辟了新的可能性,也为其他复杂形状建材的制造提供了成功的范例,预示着建筑材料设计与生产步入一个更高精度、更高效率的时代。
