三维检测简介



随着经济和科技的不断发展,在汽车、模具、家具、电器、甚至小饰品等诸多领域,对产品质量、精度的要求越来越高。同样的产品,其精度决定了产品的价位和口碑。在三维扫描仪还没有发展之前,如果想要测量一个产品的误差情况,通常需要手动测量物体的数据信息,相对于简单的模型,手动测量的难度不高,但面对复杂模型,显然手动测量行不通。为了使产品的外观更加美观,设计师在设计中也融入大量的流线、曲面等,一个新的检测方法——三维检测,替代传统检测方法,对产品进行质量检测。





三维检测

是集合现代科技的一种高新检测技术,是三维扫描仪的一个引申应用。通过三维扫描仪扫描待检测物体,在电脑中建立物体数模,再通过软件将物体的原始图纸和三维扫描得出的三维数据进行对比,从而获得物体的误差分析图谱和误差报告。相对于原始的检测方法来说,三维检测不仅可以提高产品的开发周期,且数据更加准确,误差可以控制在±0.01mm以内,对于曲面和易变形的物体,也能保持数据的准确性。






1



来高科技三维检测优势



A

开启更快、更准确、更易用的三维数字化检测

B

降低产品开发和生产风险




来高科技三维检测特点

2





1

高精度


结构光非接触式面扫描技术,能够快速获取各种复杂、不规则的高精度三维数据,单幅精度可达0.0025mm,进行三维数字化检测。


2

全尺寸


通过三维数据比较,可以测量工件每个点与三维数模的偏差。除此之外,还可以测量工件的2D尺寸和形位公差。


3

智能化


通过与外接运动机构结合(单双轴转台、机器人等),零件尺寸的检测可以实现智能化,全程自动完成,无需人为干预。





Techlego

三维检测案例

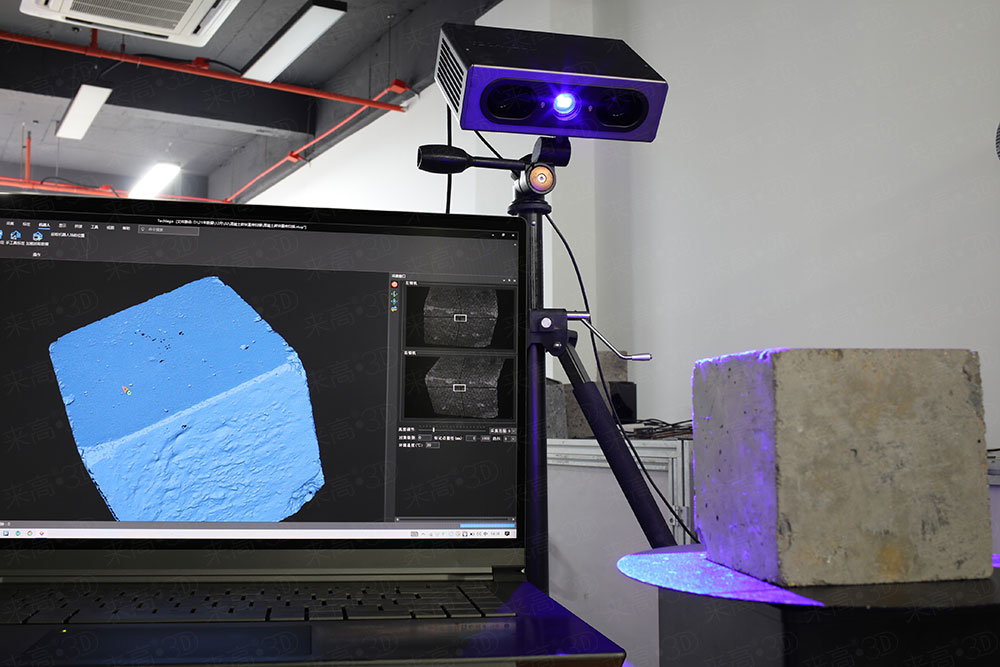

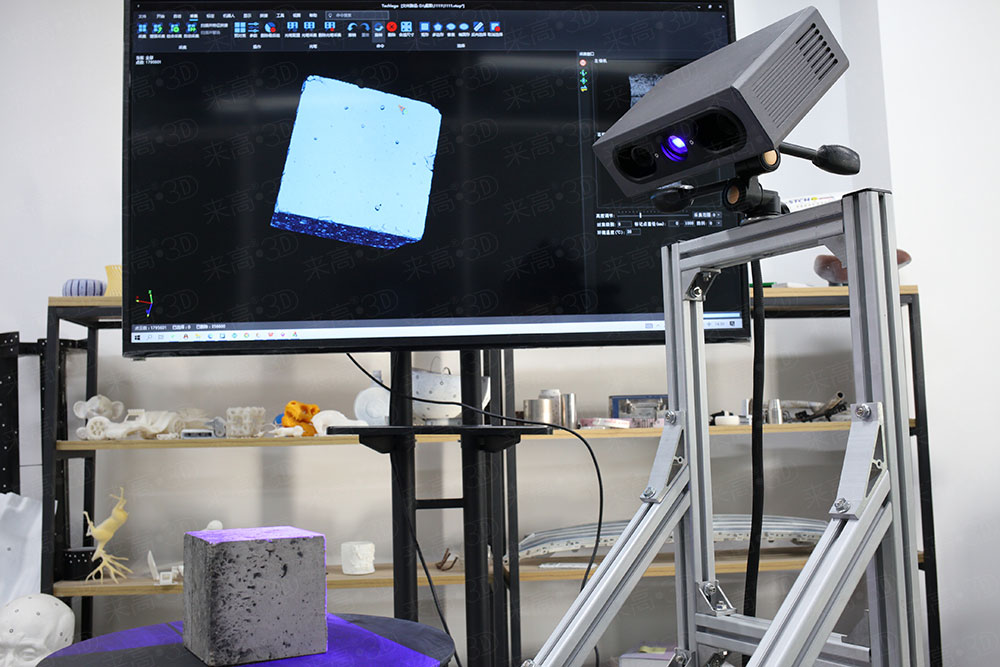

随着智能制造生产方式的普及,如何高效解决混凝土试块的检测,提升检测精度,成为生产者面临的难题。来高科技通过蓝光3D智能相机与单轴转台相结合的方式,可以实现混凝土试块棱长、面夹角和平面度等尺寸的自动检测,全程检测流程自动完成,无需人为干预。蓝光3D智能相机采用抗干扰性强的蓝色结构光栅,单幅扫描范围大、检测精度高、采集时间仅需0.1s。蓝光3D智能相机在扫描混凝土试块5个角度的数据后,机械臂抓取混凝土试块至压力机进行强度测试,从而实现检测的流水线作业,缩短检测时间,减少人工参与。主要应用于建筑、桥梁、压力机、水泥等行业... ...案例详情请点击

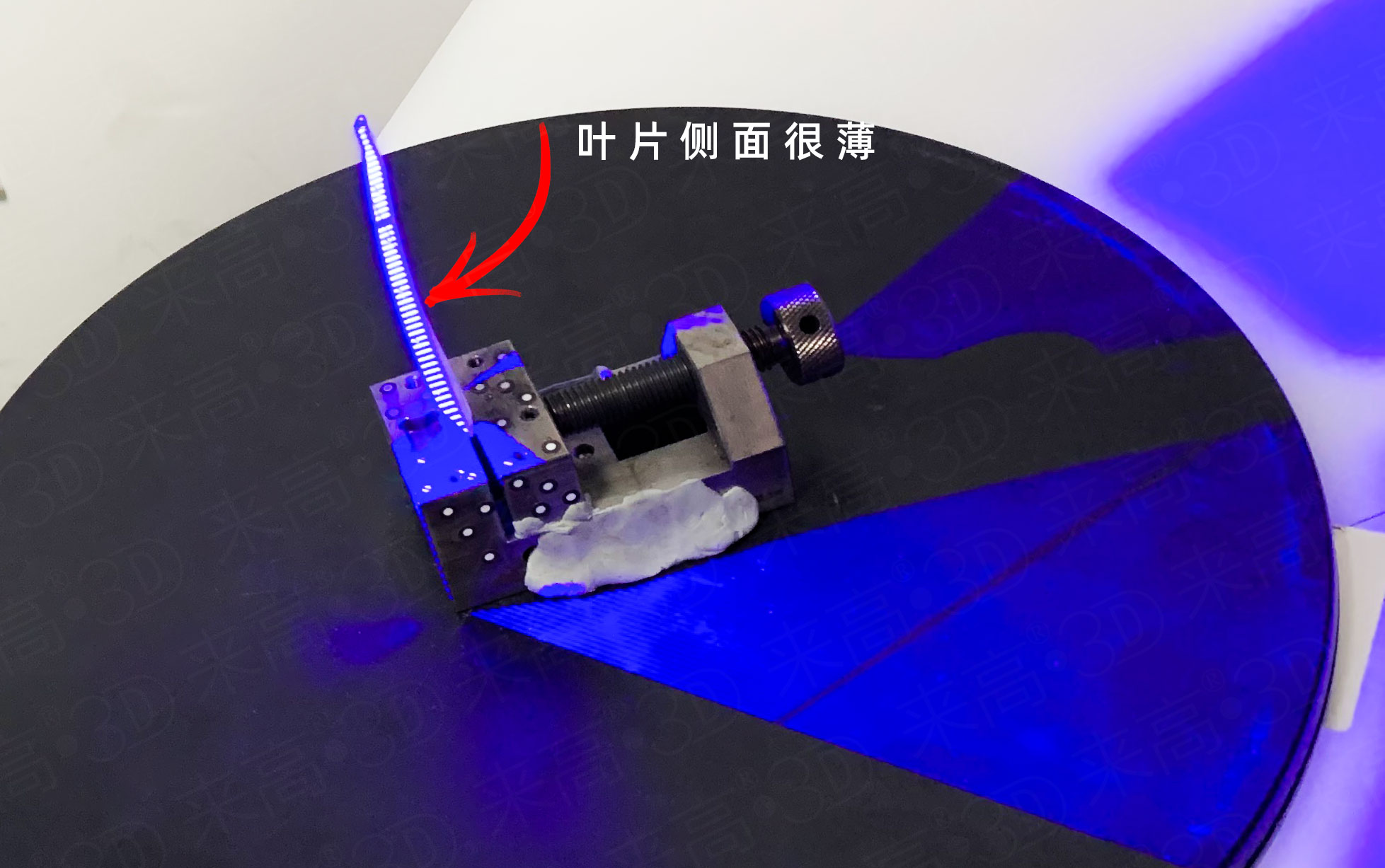

航空发动机陶瓷型芯属于发动机的核心零件,其性能的优劣直接影响着发动机的性能以及使用寿命。为了保证陶瓷型芯的工艺要求,需要在生产环境中,确保陶瓷型芯精度。本次检测的精度要求高,来高科技采用G5结构光三维扫描仪,进行三维检测。通过G5三维扫描仪与自动转台相结合进行三维扫描,自动获取陶瓷型芯的三维点云数据,实现高精度、高效率的陶瓷型芯三维检测... ...案例详情请点击

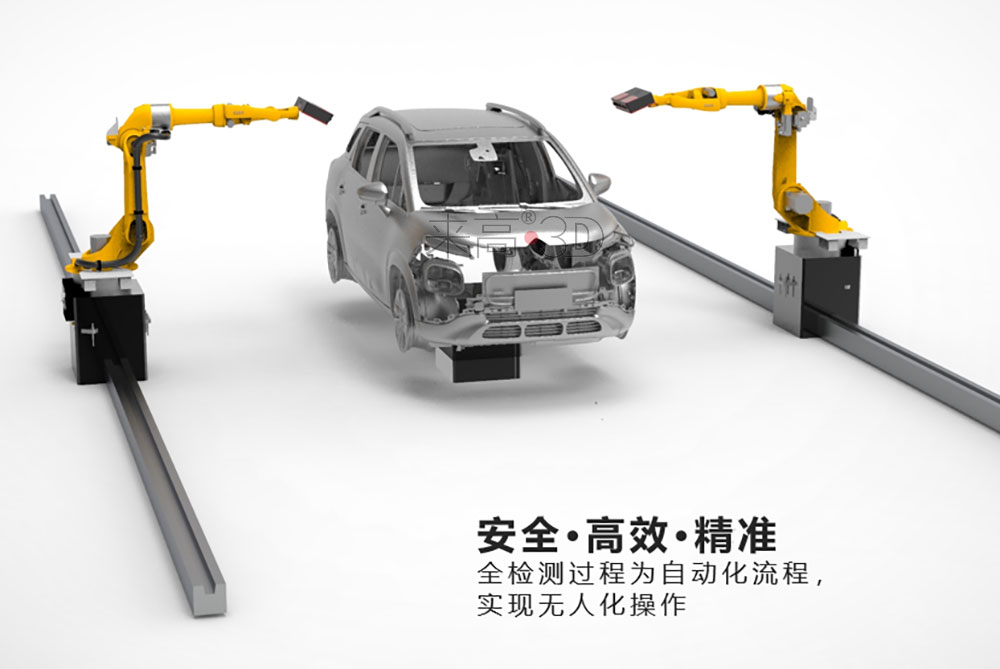

全检测过程为自动化流程,实现无人化操作。全检测过程为自动化流程,平均每个部件检测时间≤5min(根据不同零件,所需时间不同),单幅检测精度可达到0.003mm,整体特征精度可达到0.05mm,自动生成专业的检测报告,可直观的看出精度偏差... ...
