引言
在现代工业中，弯头作为管道系统的关键组件，在石油化工、建筑给排水等多个行业中扮演着不可或缺的角色。弯头的质量不仅关系到整个系统的安全性，还直接影响生产效率。随着数字化技术的发展，三维扫描技术为弯头的精细检测提供了新的手段。本文将介绍一种针对铝合金弯管进行无标记点自动化三维检测的方法，并提出优化策略。
案例信息
检测目标：对铝合金弯管进行无标记点自动化三维尺寸检测，以验证其是否符合设计要求。

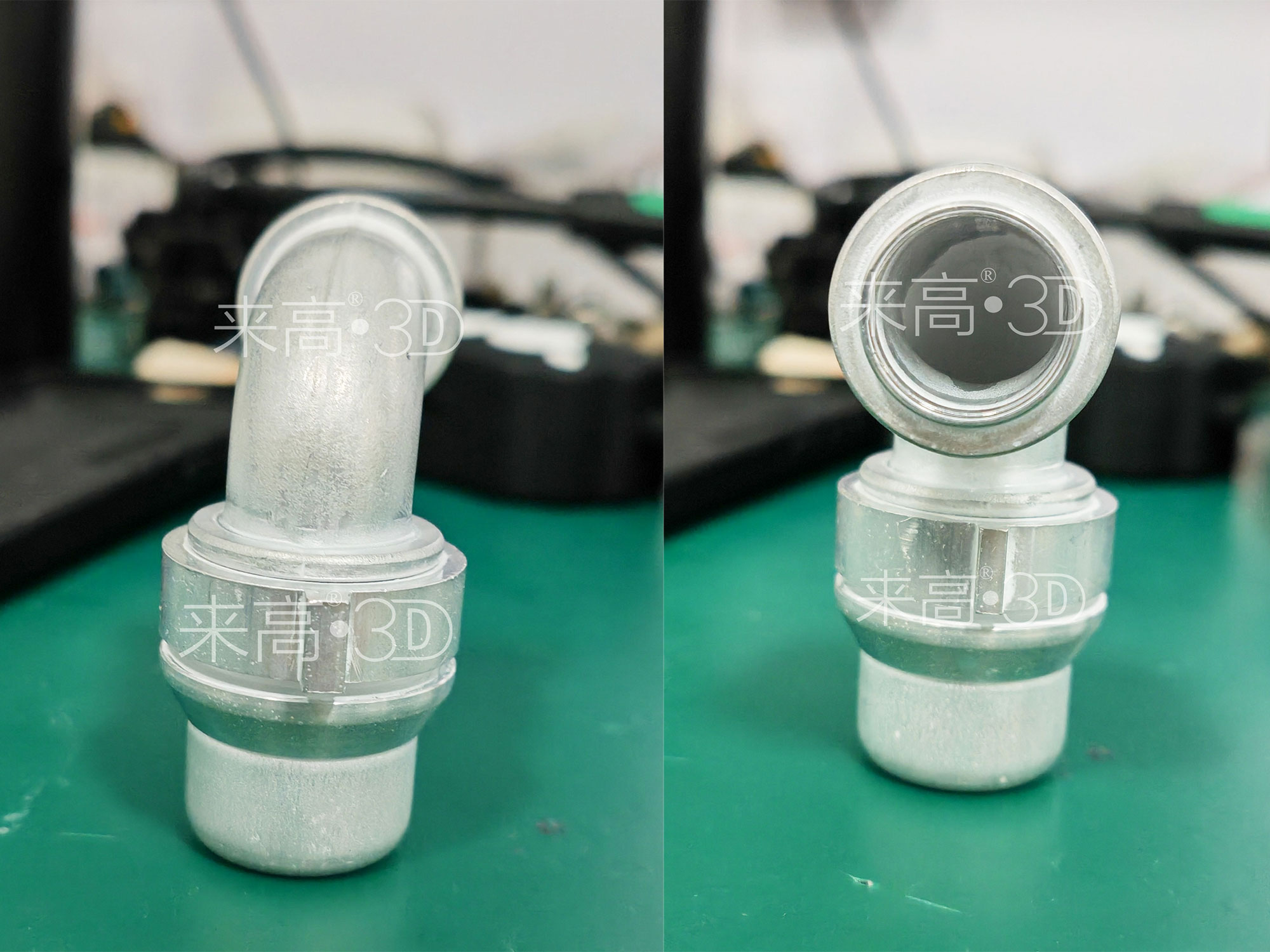

样件信息：待检测的铝合金弯管。
检测难点：
①铝合金材料具有一定的反光性，影响扫描质量；
②工件表面不允许有标记点，且需实现自动化尺寸检测；
③对检测精度有较高要求。
设备型号：G5Q三维扫描仪
软件系统：Techlego2025
Techlego
来高科技解决方案
喷涂显像剂
TECHLEGO

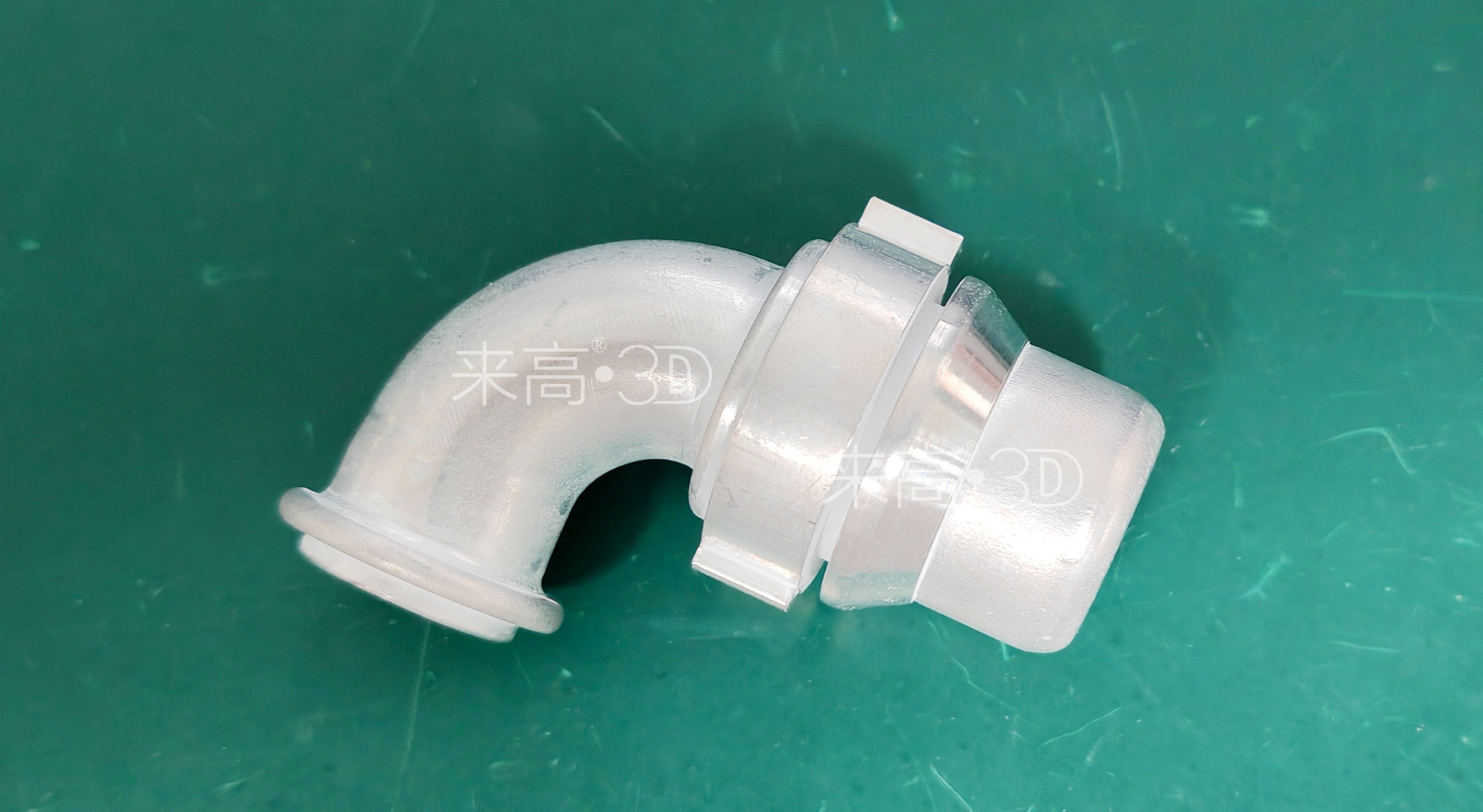

为了克服铝合金表面反光的问题，在开始扫描前，在其表面均匀喷涂一层显像剂，从而提高扫描的准确性。
自动化扫描设置

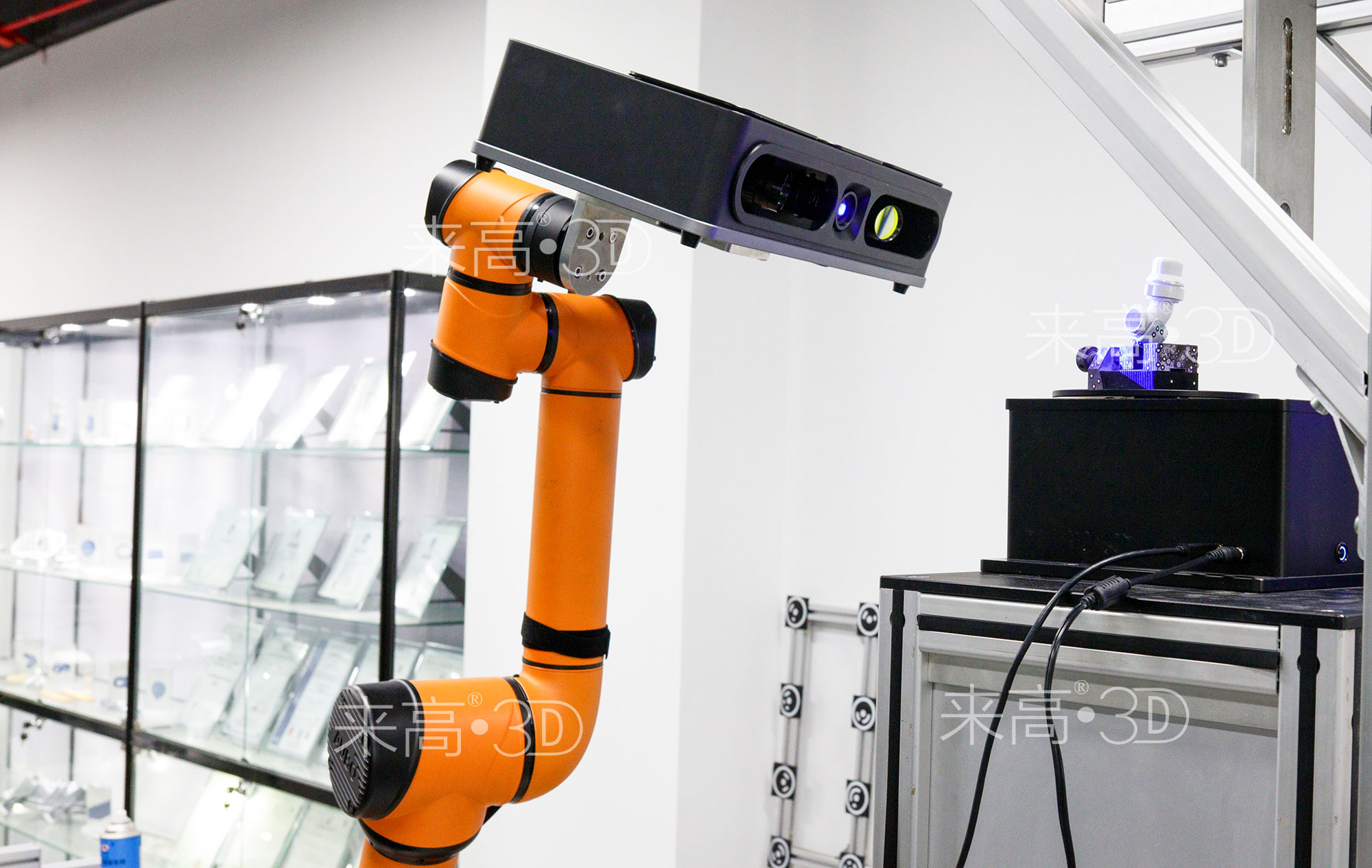

通过在固定装置（如虎钳）上粘贴标记点，并结合机器人和转台的控制，实现了铝合金弯管的自动扫描，无需在工件本身上贴任何标记点。
设备选择

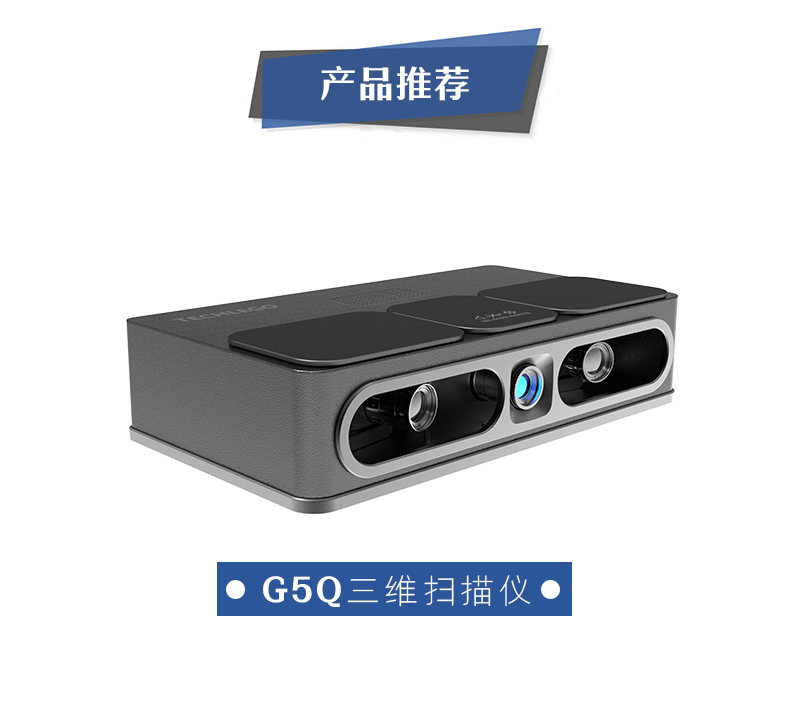

选用G5Q三维扫描仪，630万高像素工业相机，0.6s单幅扫描速度，该设备能够满足检测的精度需求和效率要求。
数据采集

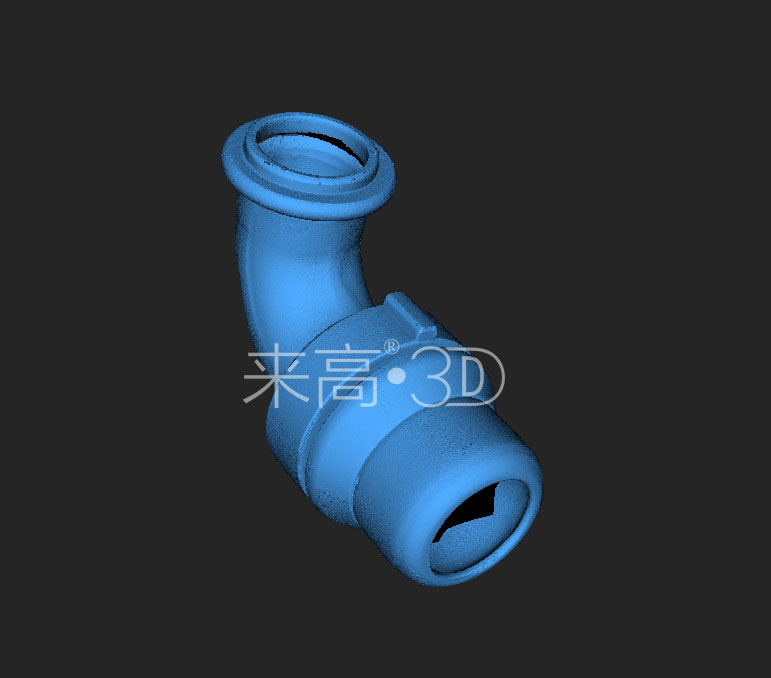

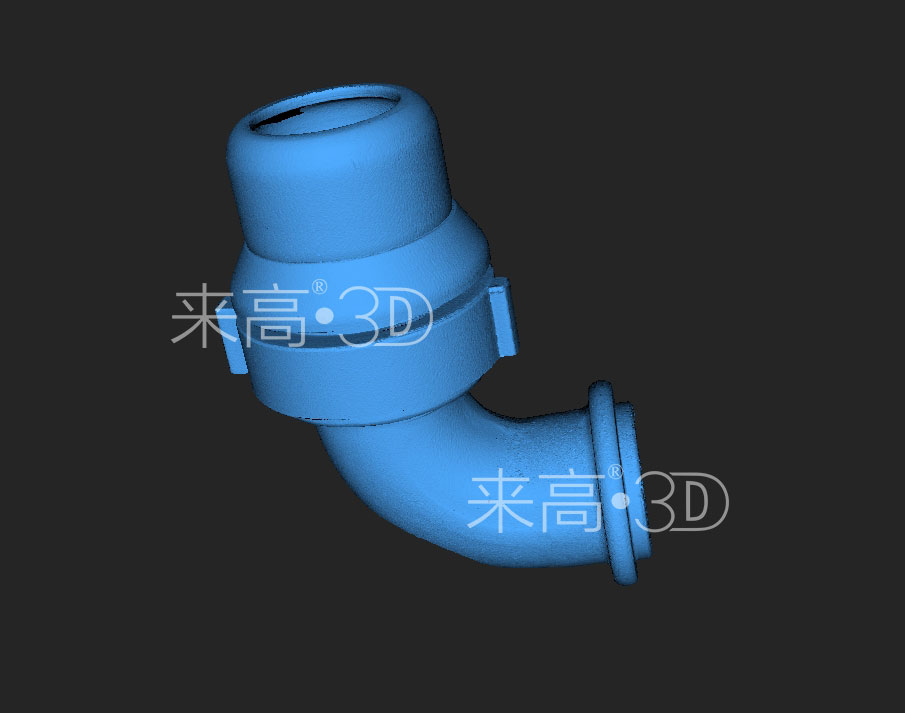

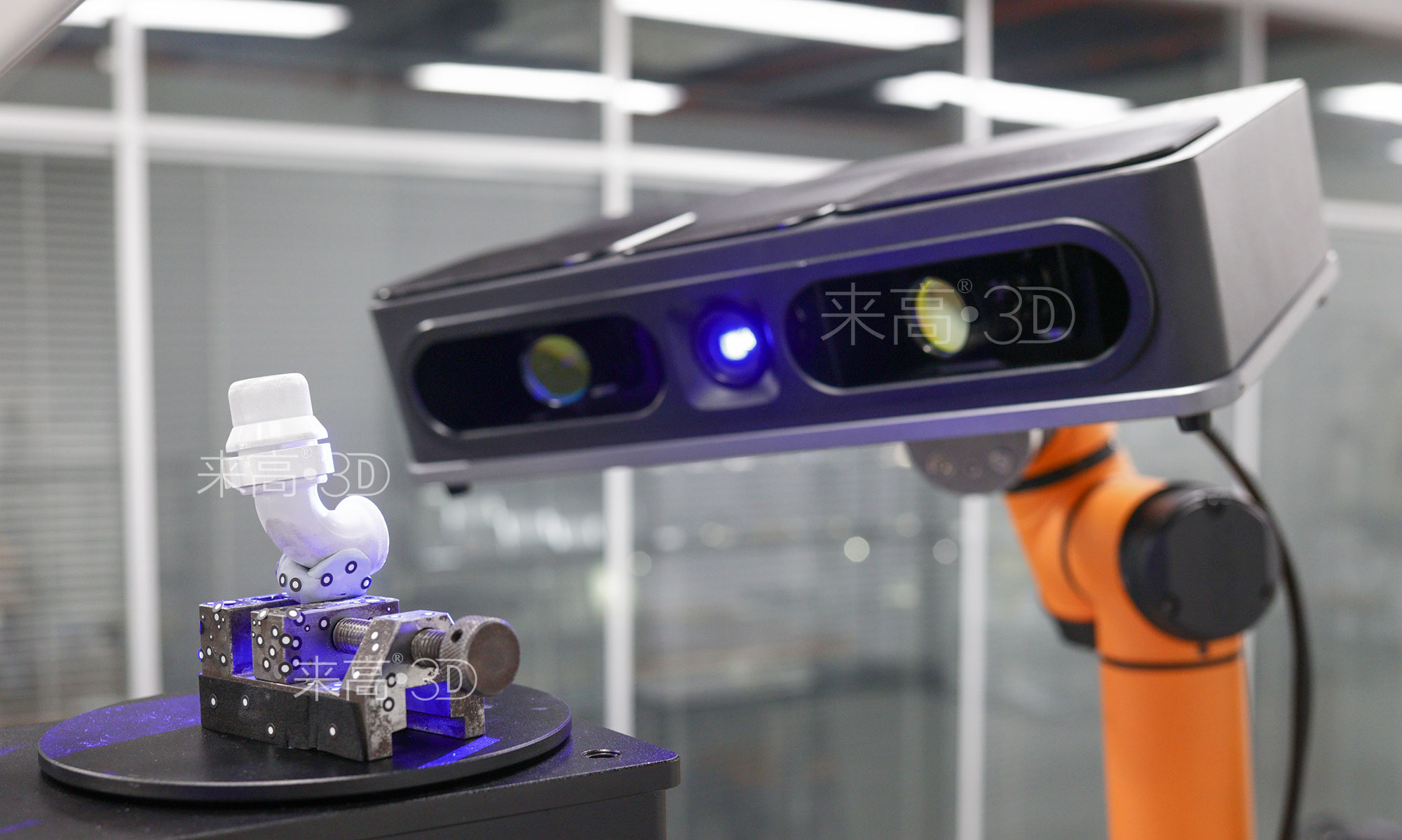

G5Q三维扫描仪，结合六轴协作机器人和单轴转台，通过不同角度扫描弯管，可以获取高质量完整三维数据，用于全尺寸检测。
结果输出
根据三维扫描数据与CAD设计数据之间的对比分析，可以直观查看铝合金弯管加工误差；通过预设定的检测模版，实现一键式出检测报告，大大提升了检测效率，同时保证了检测精度。
案例总结
通过应用先进的无标记点三维扫描技术，本案例展示了如何快速准确地对铝合金弯管进行三维检测。这种方法不仅提高了检测的精度和效率，同时也减少了人为错误的可能性。随着相关技术的进步，未来有望看到更多创新性的检测方法应用于实际生产中，进一步推动产品质量的提升。
